อุปกรณ์ป้องกันอันตรายของ TEMCO จัดทำพิเศษสำหรับป้องกันผู้ที่ต้องการทำงานในที่สูง
กรุณาทำความเข้าใจกับคู่มืออย่างชัดเจนก่อนใช้อุปกรณ์ โดยเฉพาะอย่างยิ่งผู้ใช้ควรปฎิบัติตาม
คำอธิบายอย่างเคร่งครัด ถ้าคุณทำคู่มือสูญหายชำรุด หรือกรณีใดๆ กรุณาติดต่อมาที่ TEMCO., LTD.

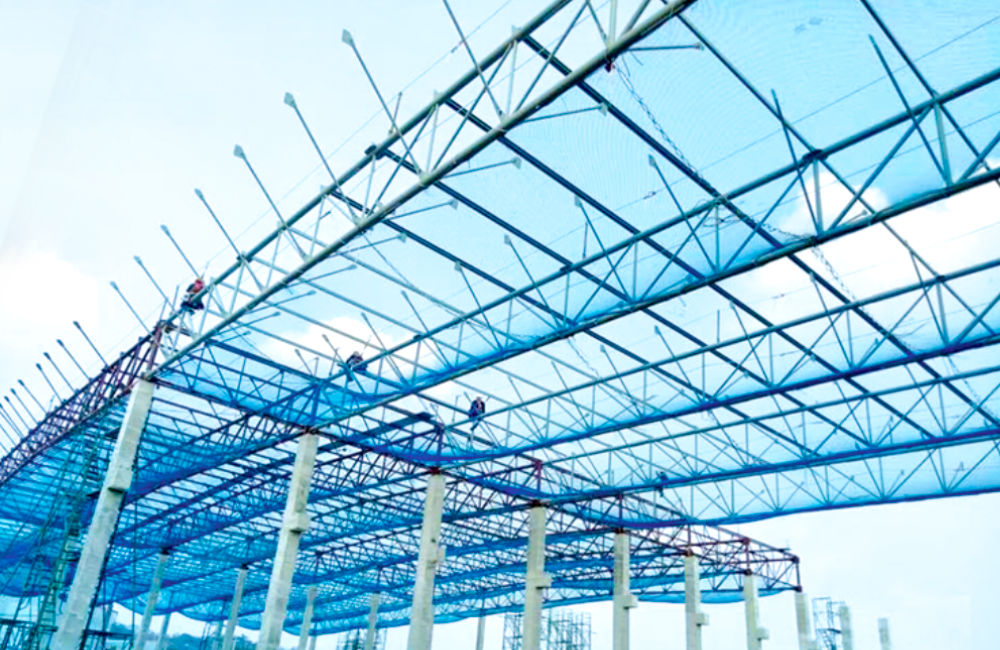

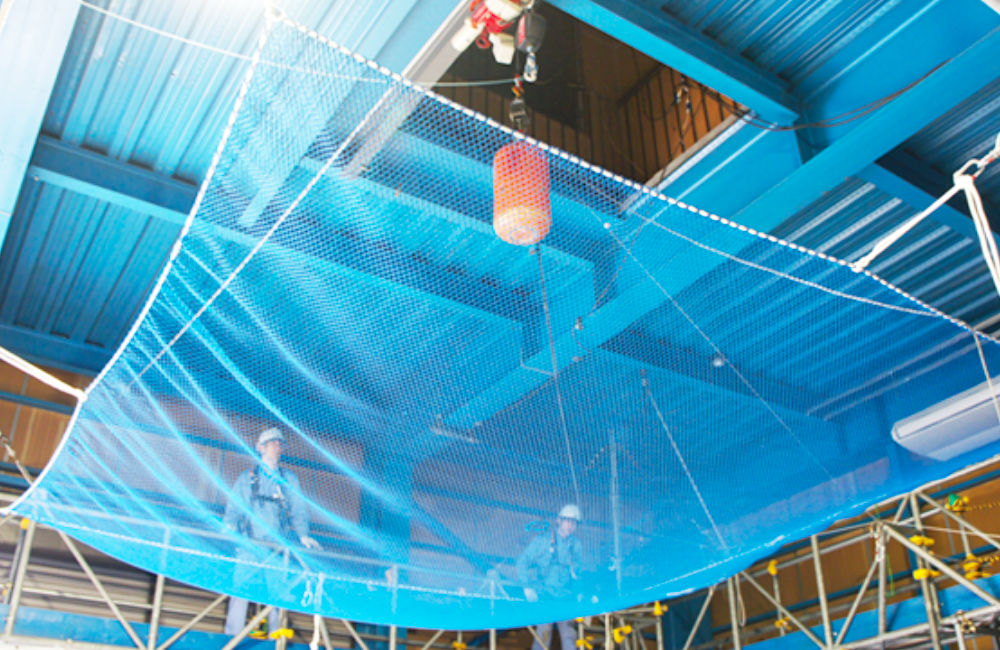

SAFETY NET

ตาข่ายกันตก

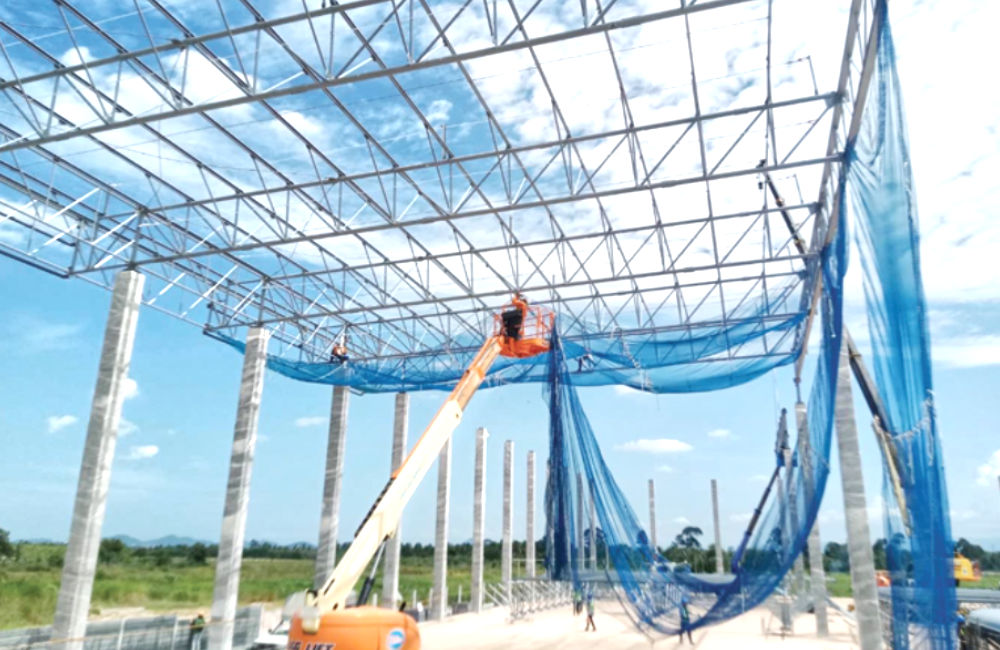

ตาข่ายกันตก ผลิตจากเส้นใยโพลีเอสเตอร์ (Polyester) ไม่ลามไฟ และมีความยืดหยุ่นสูงป้องกันอันตรายจากการพลัดตกของบุคคลที่ทำงานบนที่สูงรวมถึงวัสดุสิ่งของที่อาจตกลงสู่พื้นด้านล่าง

ส่วนประกอบของ SAFETY NET : ตาข่ายกันตก
  • เส้นใยโพลีเอสเตอร์ขนาดตาของตาข่ายกันตก #18 mm, #15 mm ความหนาของเส้นด้าย Ø 2 mm
  • เชือกขอบหรือเชือก Main ผลิตจากเส้นใยโพลีเอสเตอร์ขนาดเชือกเส้นผ่านศูนย์กลาง Ø 9 mm
  • น้ำหนัก 0.4 kg/m2

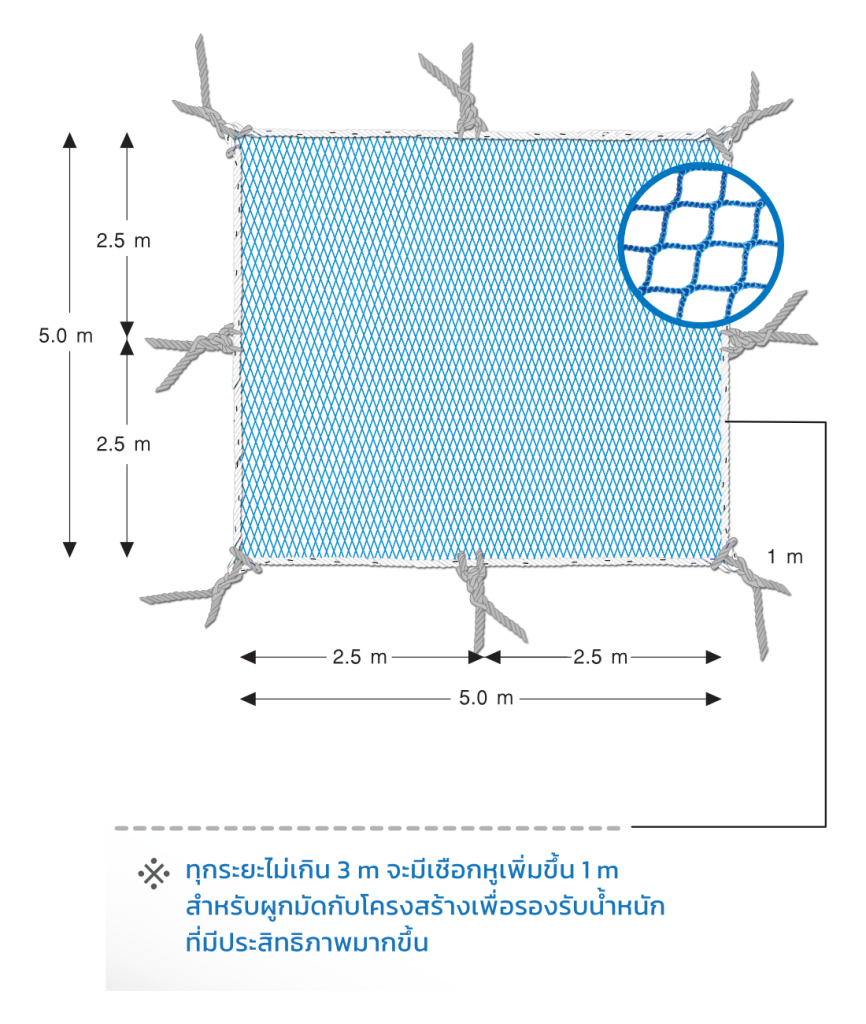

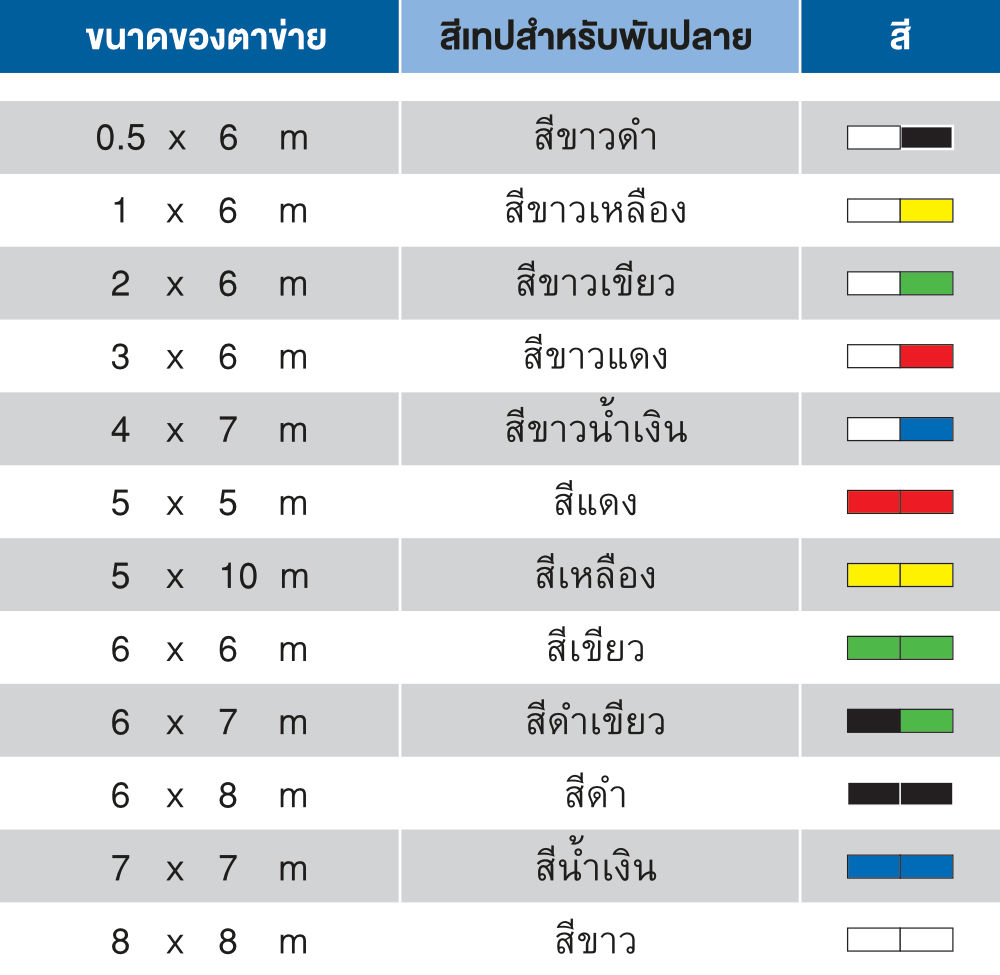

ขนาดของตาข่ายโดยแยกตามสีเทปที่พันปลายเชือก

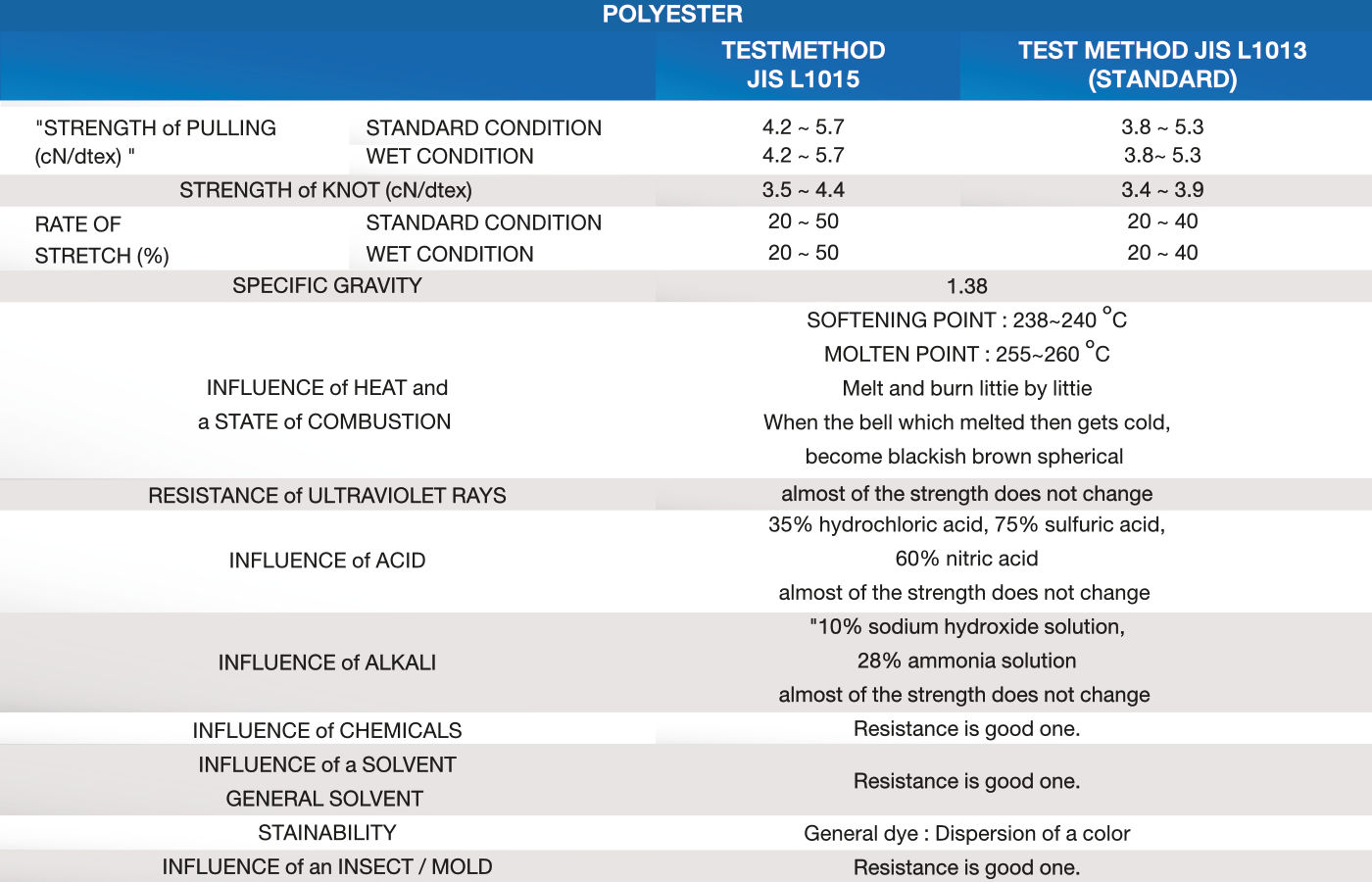

Reference Data Japan Chemical Fibres Association

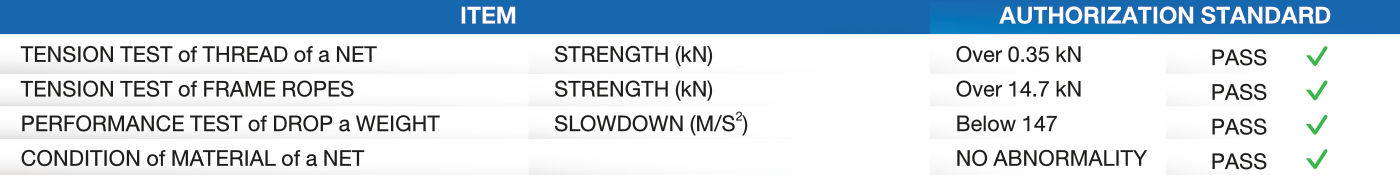

Quality list รายการที่มีคุณภาพ
การคัดสรรคุณภาพสินค้าและระบบบริหารงาน

ตามมาตรฐานของประเทศญี่ปุ่น (Japanese Industrial Standard :L1015, L1013) ภายใต้ข้อกำหนดของสมาคมอุปกรณ์ก่อสร้างและนั่งร้านของกระทรวงสาธารณสุขกรมแรงงานและสวัสดิการ (Kasetsu KogyoKai : Scaffolding and Construction Equipment,Associationof Japan) และมีระบบบริหารงานภายใต้มาตรฐาน ISO 9001

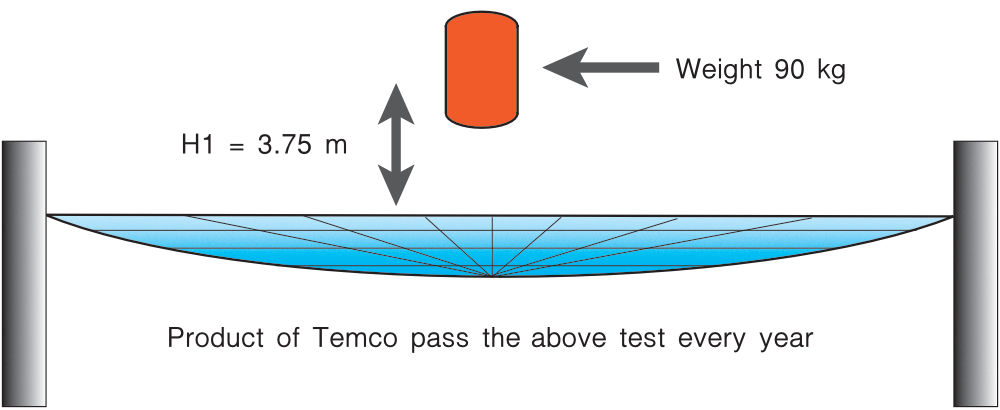

ขั้นตอนและวิธีการทดสอบ

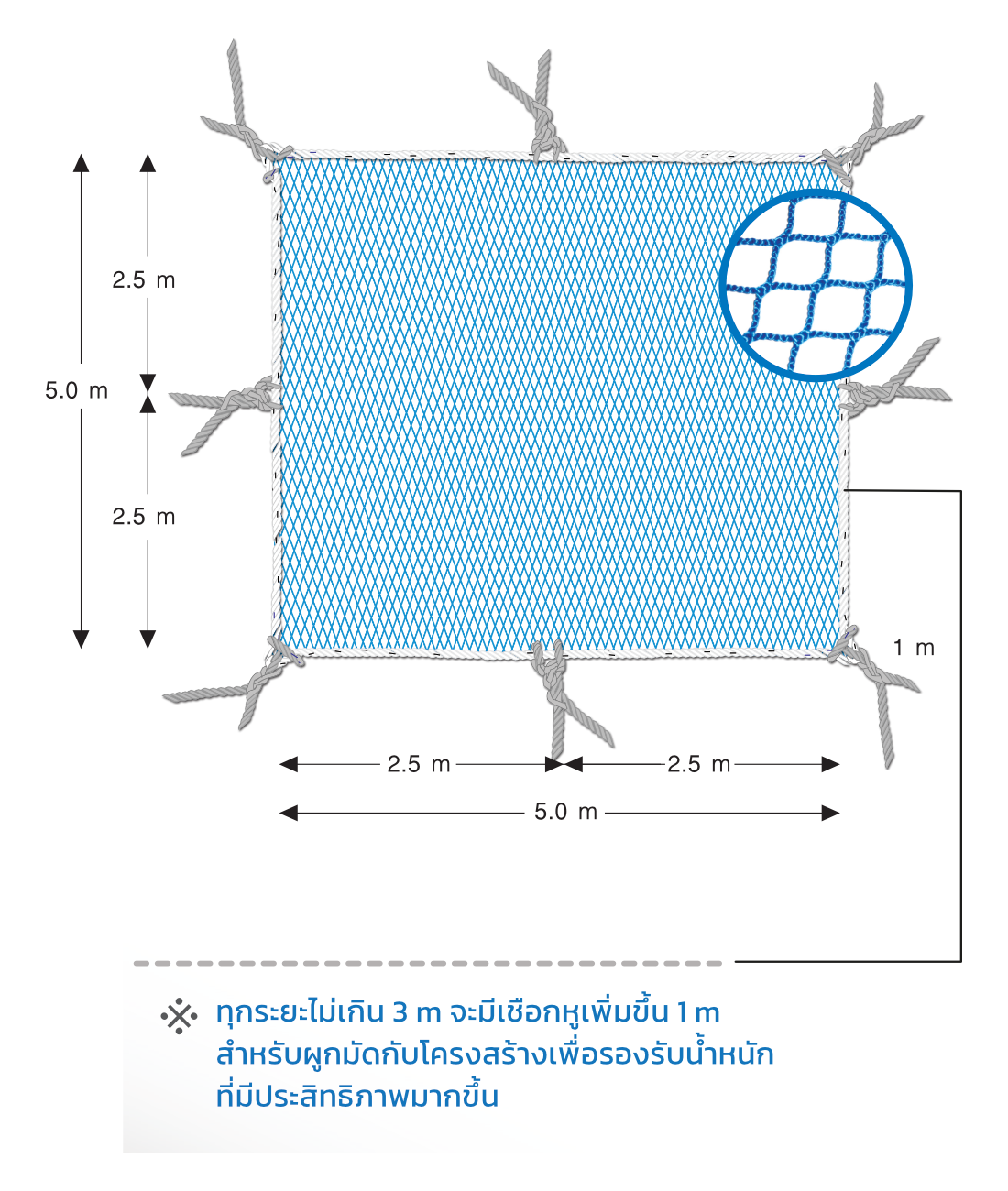

Incase of testing 5×5 m of Safety net

  • Set the Safety net at 4 beams with 8 ropes of the Safety net.
  • Drop the Weight from Lower position of Height H1. Remark : Case of 5 x 5 m of Safety net, H1 = 5 x 0.75 = 3.75 m
  • Check the Weight is not break through the Safety net.
มาตรฐานคุณภาพการผลิตสินค้า
  • Japanese Industrial Standard :L1015, L1013)
  • ISO 9001
  • (Kasetsu KogyoKai : Scaffolding and Construction Equipment,Associationof Japan)

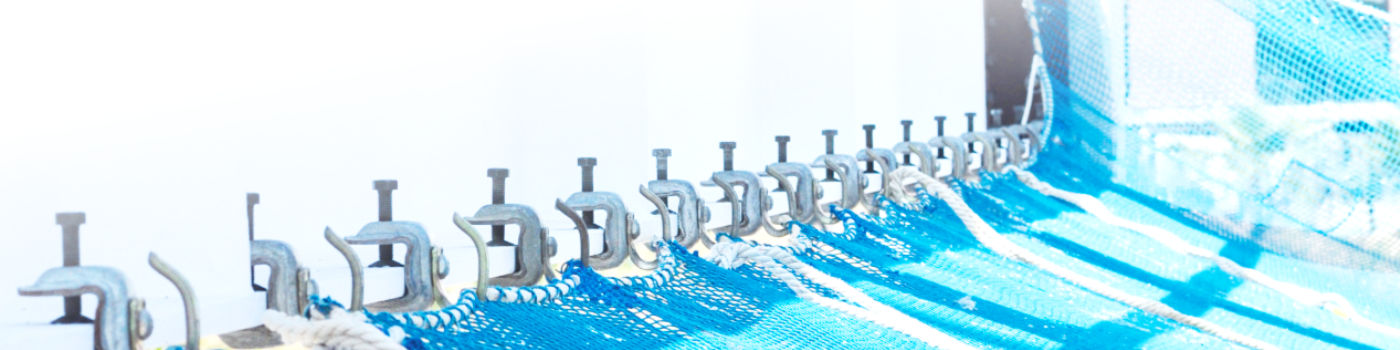

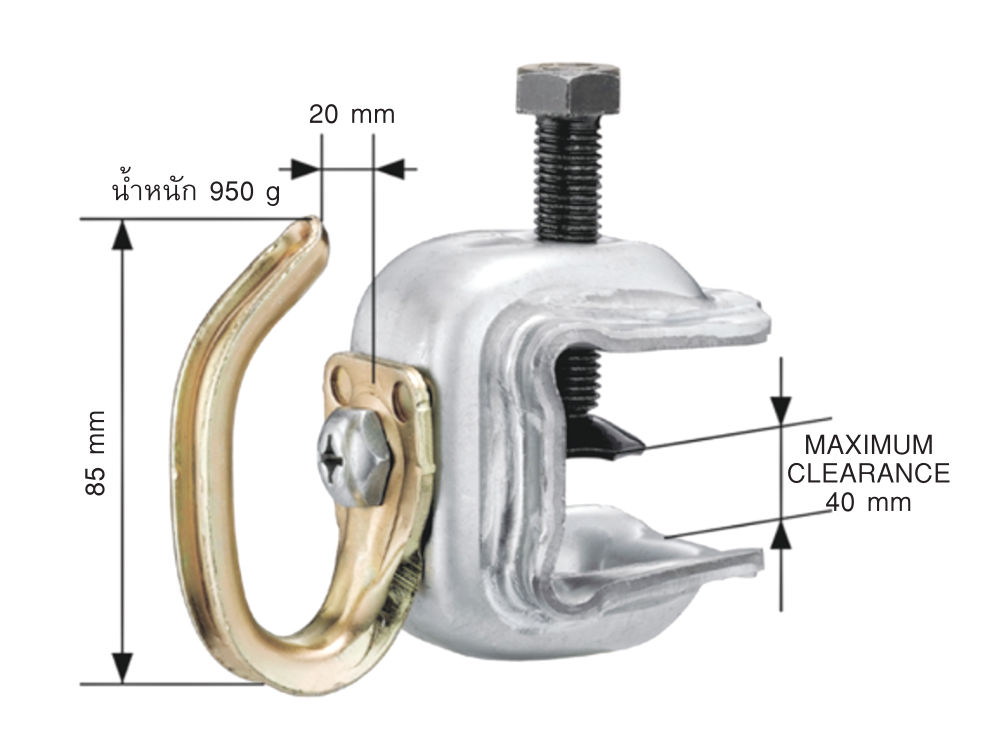

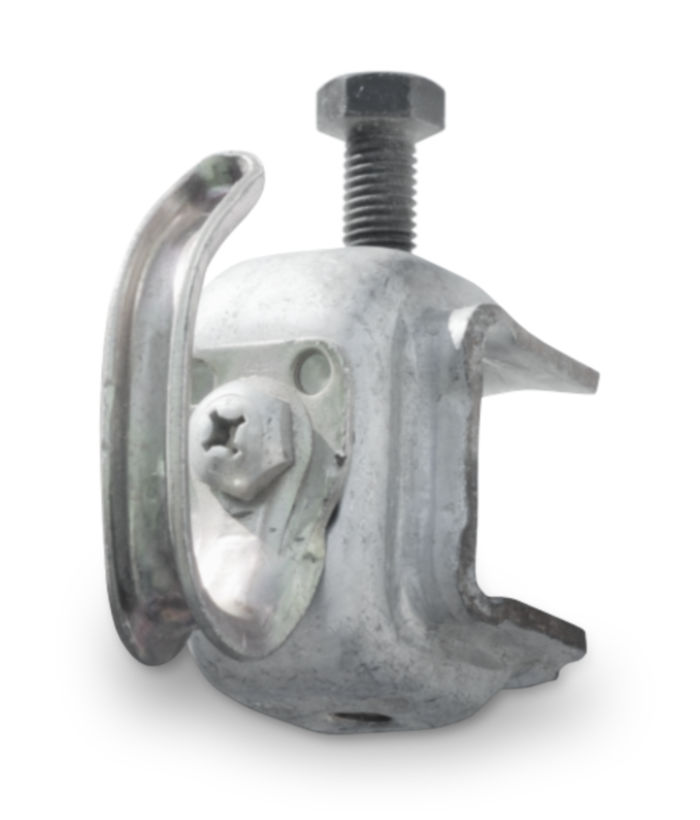

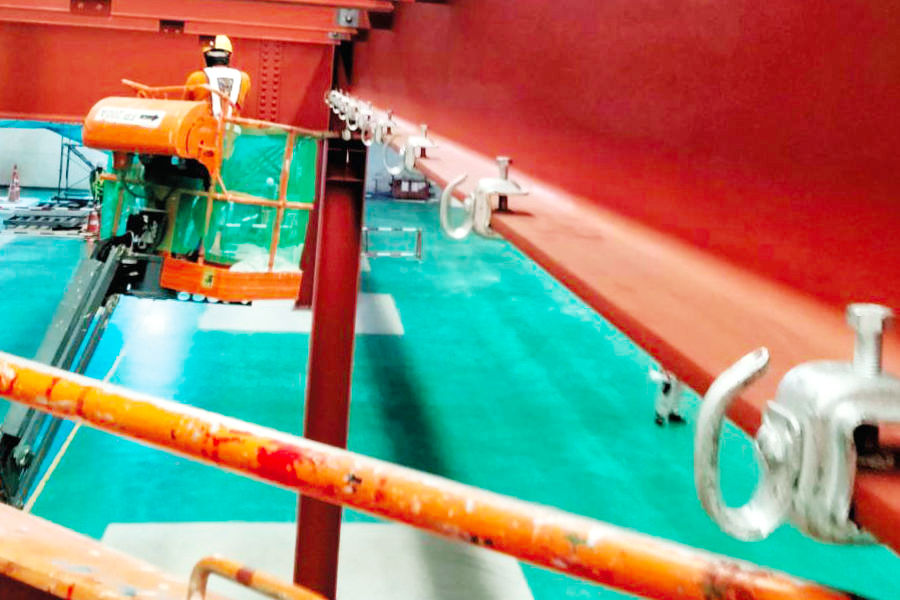

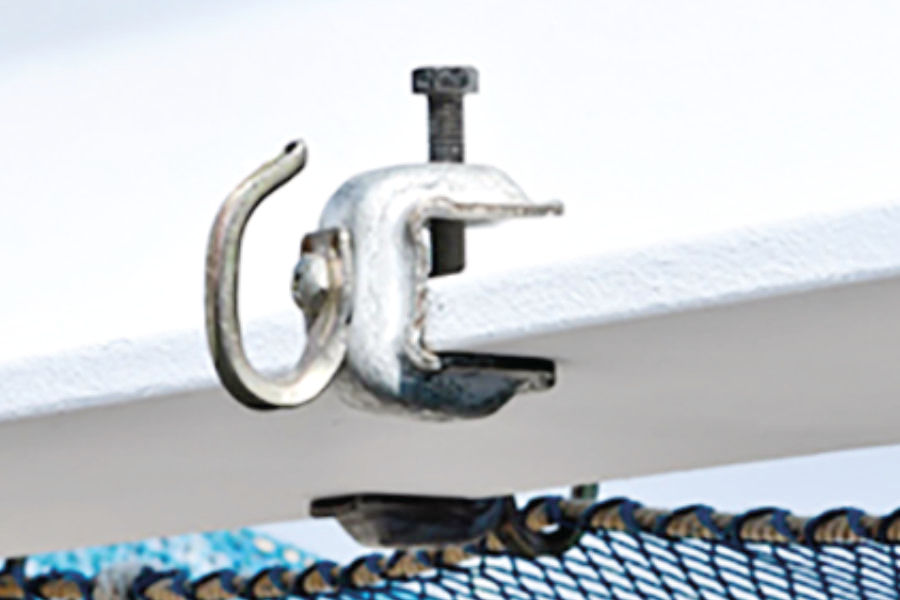

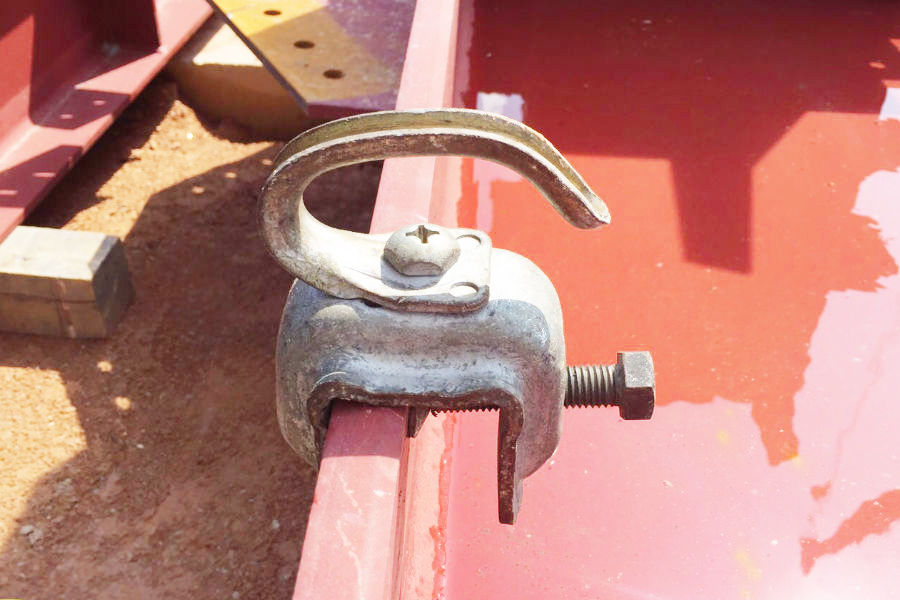

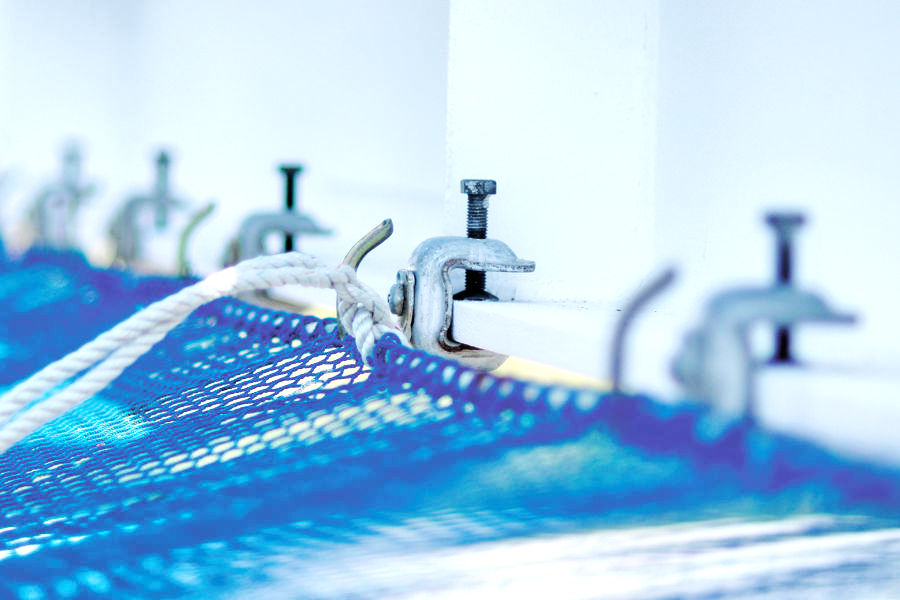

NET HANGER

อุปกรณ์เสริมยึดเกาะเหล็ก H-Beam / I-Beam

อุปกรณ์เสริม สำหรับการติดตั้งตาข่ายกันตก ตาข่ายนิรภัย (Safety Net) เหมาะสำหรับโครงสร้างที่เป็นเหล็ก H-Beam และ I-Beam เท่านั้น อุปกรณ์นี้จะติดตั้งทุกระยะไม่เกิน 1-1.5 m เพื่อให้มีประสิทธิภาพในการรับน้ำหนัก 300 kgf/ตัว

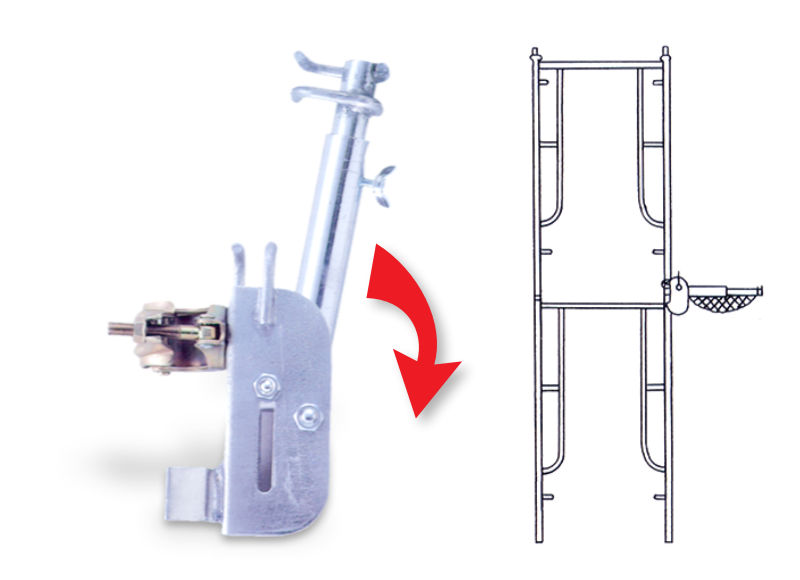

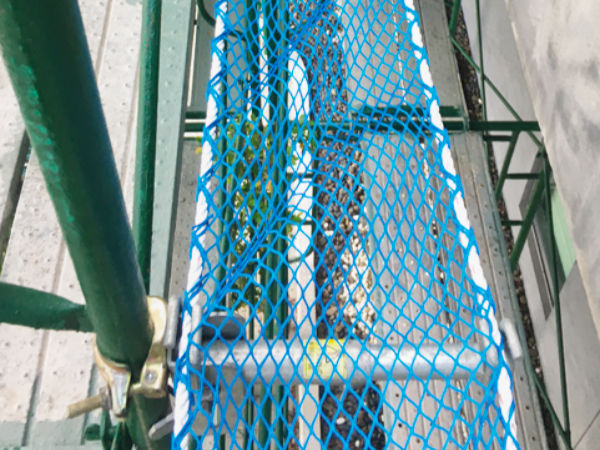

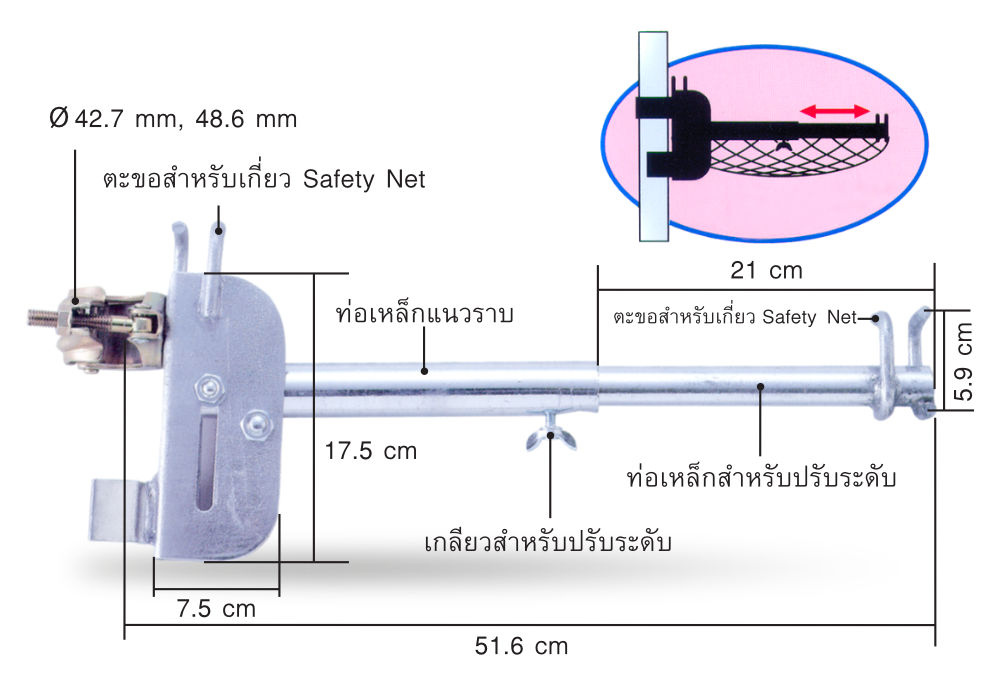

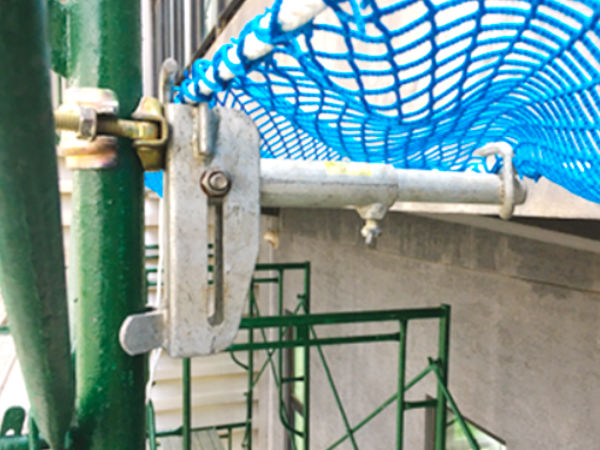

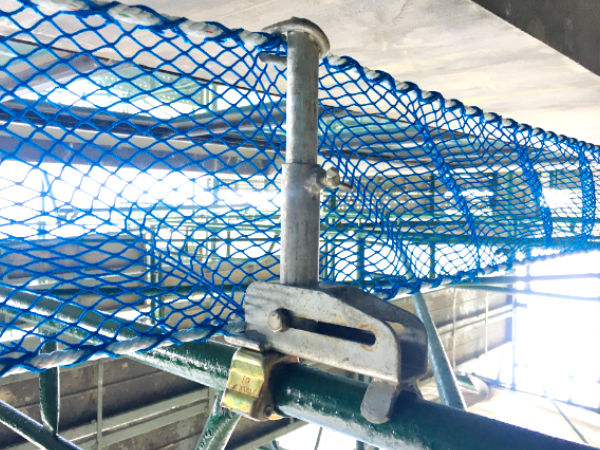

NET BRACKET

อุปกรณ์เสริมกันตกช่องว่างระหว่างอาคาร

อุปกรณ์ป้องกันอันตรายสำหรับใช้ร่วมกับตาข่าย Safety Net เพื่อป้องกันสิ่งของตกหล่นระหว่างการทำงานใช้ติดตั้งช่องว่างระหว่างนั่งร้านและตัวอาคารก่อสร้าง

คุณสมบัติพิเศษ
  • อุปกรณ์สามารถพับเก็บได้
  • สามารถปรับระดับความยาวได้ 30 – 50 cm
  • ใช้กับ Safety Net ขนาด 0.5 x 6 m
  • สามารถติดตั้งได้ง่ายโดยใช้ Clamp (42.7 mm, 48.6 mm)
  • ความยาว : 51.6 cm, น้ำหนัก : 2.5 kg
วัสดุ : เชือกโพลีเอสเตอร์ (Polyester)
สี : ขาว
เส้นผ่านศูนย์กลาง : Ø 16 mm
ความยาวของเชือก : 10, 15, 20 m (ไม่รวมขอเกี่ยว) หรือตัดจำหน่ายตามขนาดความยาวที่ลูกค้าต้องการได้
ความแข็งแรงของเชือก : สามารถรับน้ำหนักได้มากกว่า 3,500 kg
ความยืดหยุ่นของเชือก : 22.60%
* เชือก Life Line มาพร้อมกับขอเกี่ยวขนาดใหญ่

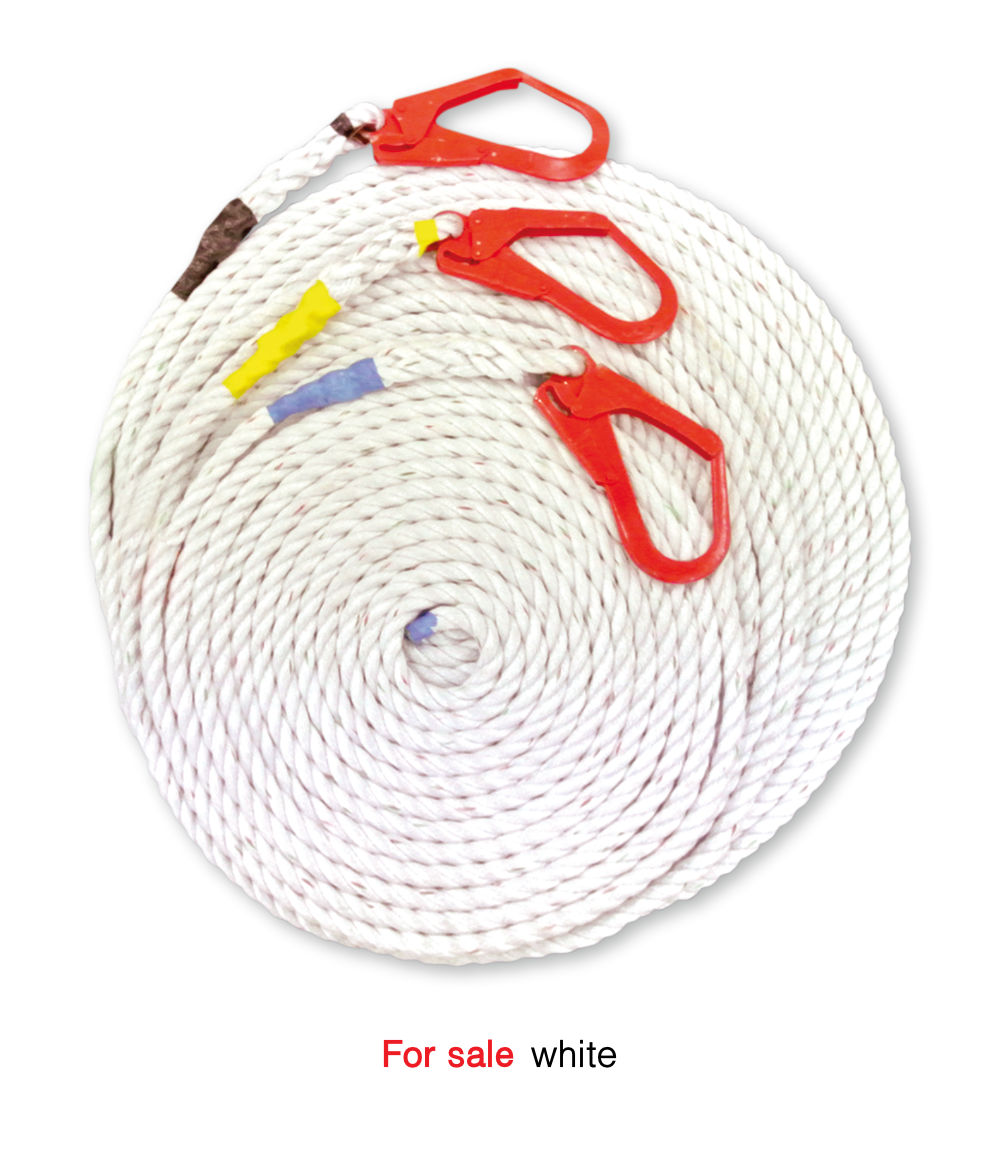

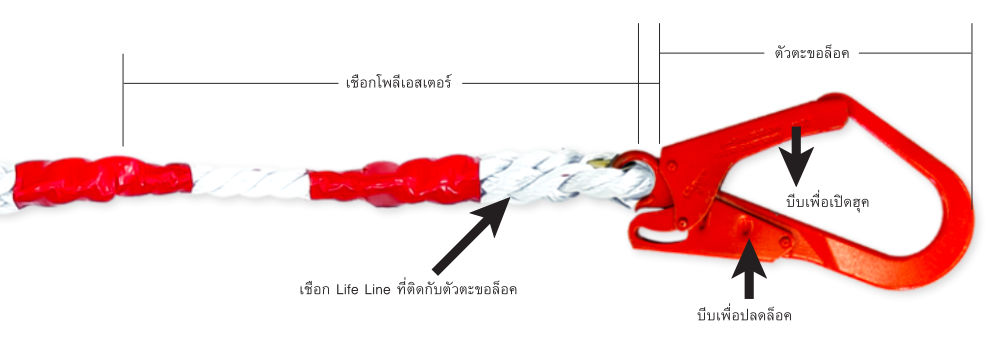

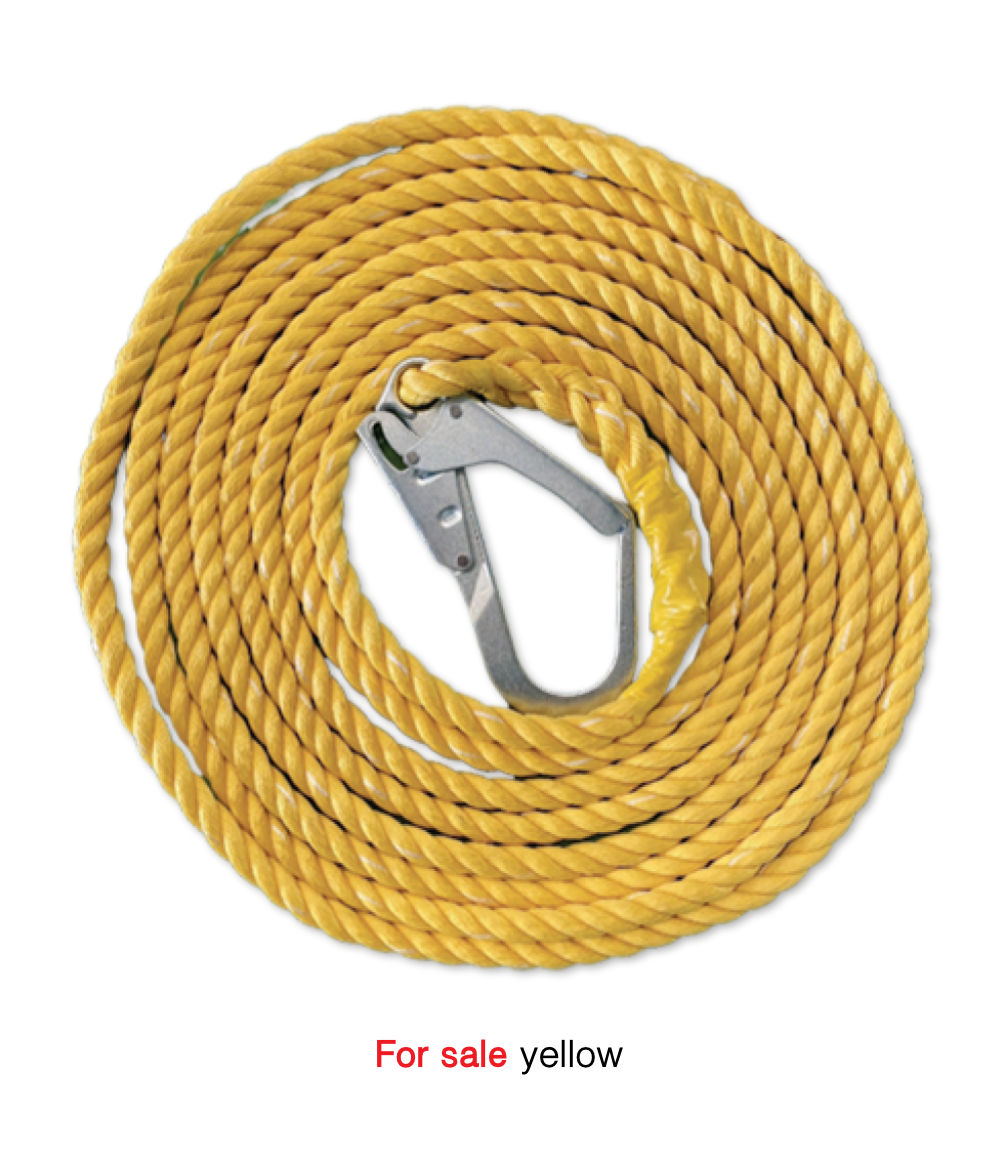

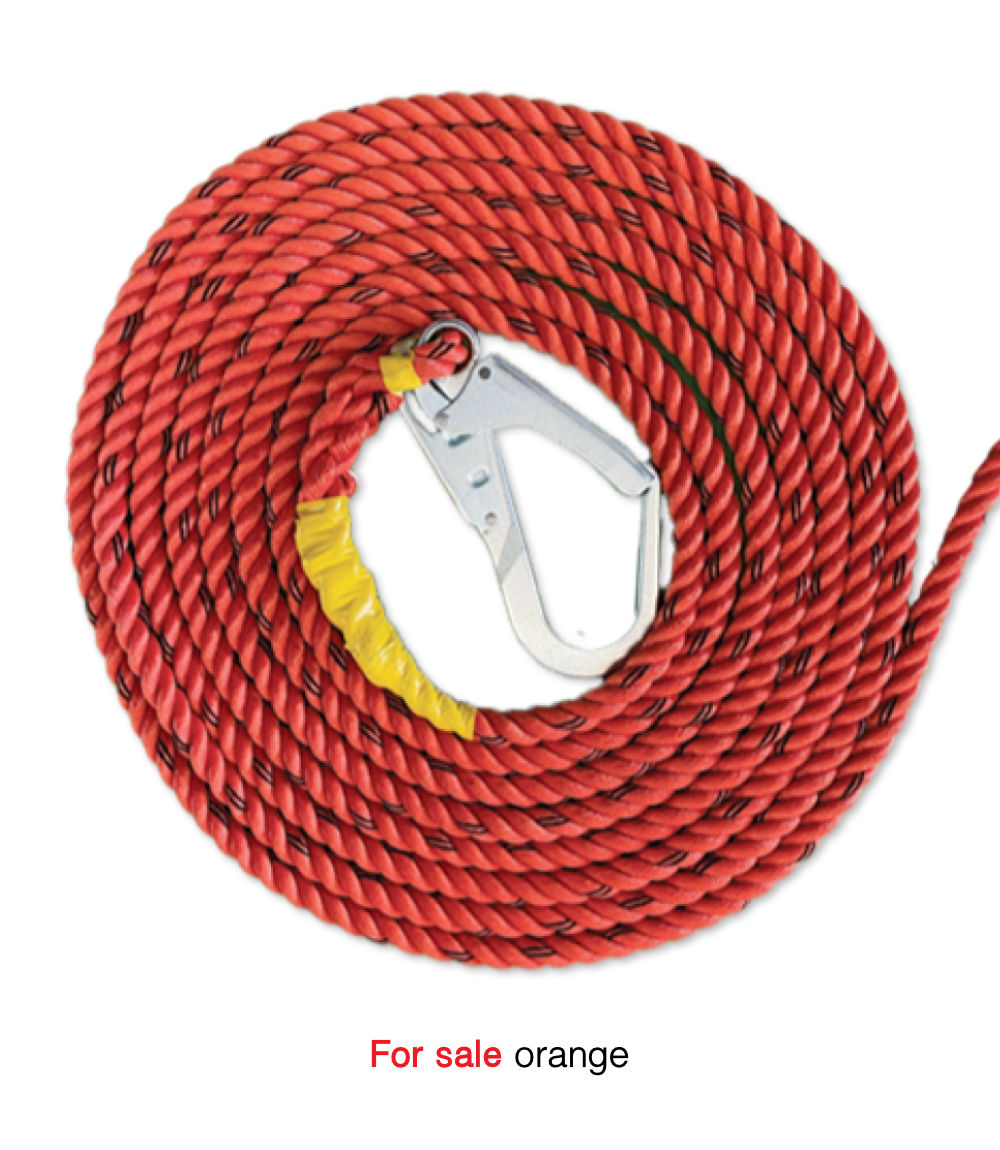

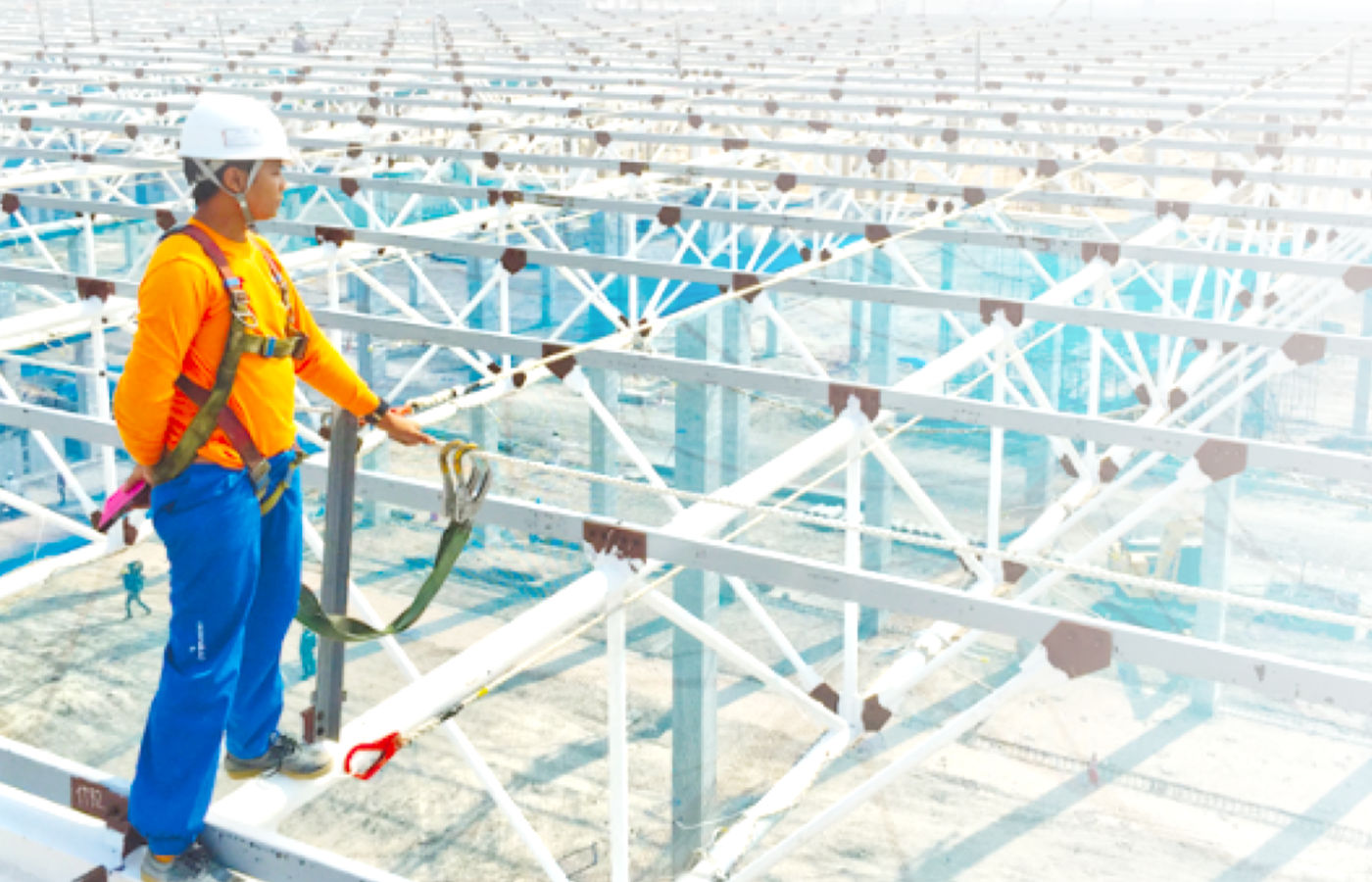

LIFE LINE

เชือกช่วยชีวิต

เชือกช่วยชีวิต ผลิตจากเส้นใยโพลีเอสเตอร์ Ø 16 mm เป็นอุปกรณ์ที่ใช้สำหรับติดตั้งให้เป็นแนวทางเดินใช้ในระหว่างที่บุคคลนั้นมีความจำเป็น ต้องทำงานบนที่สูงและอาจจะพลัดตกลงมาจนก่อให้เกิดอันตรายถึงชีวิต โดยสามารถใช้ได้ทั้งแนวราบ และแนวดิ่งขึ้นอยู่ลักษณะการใช้งานของหน้างาน

ขนาดของ LIFE LINE เชือกช่วยชีวิตโดยแยกตามสีเทปที่พันปลายเชือก
ขนาดของ Life Line
10 m │ สีเทปสำหรับพันปลาย : สีน้ำเงิน ▇▇
15 m │ สีเทปสำหรับพันปลาย : สีเหลือง ▇▇
20 m │ สีเทปสำหรับพันปลาย : สีดำ ▇▇

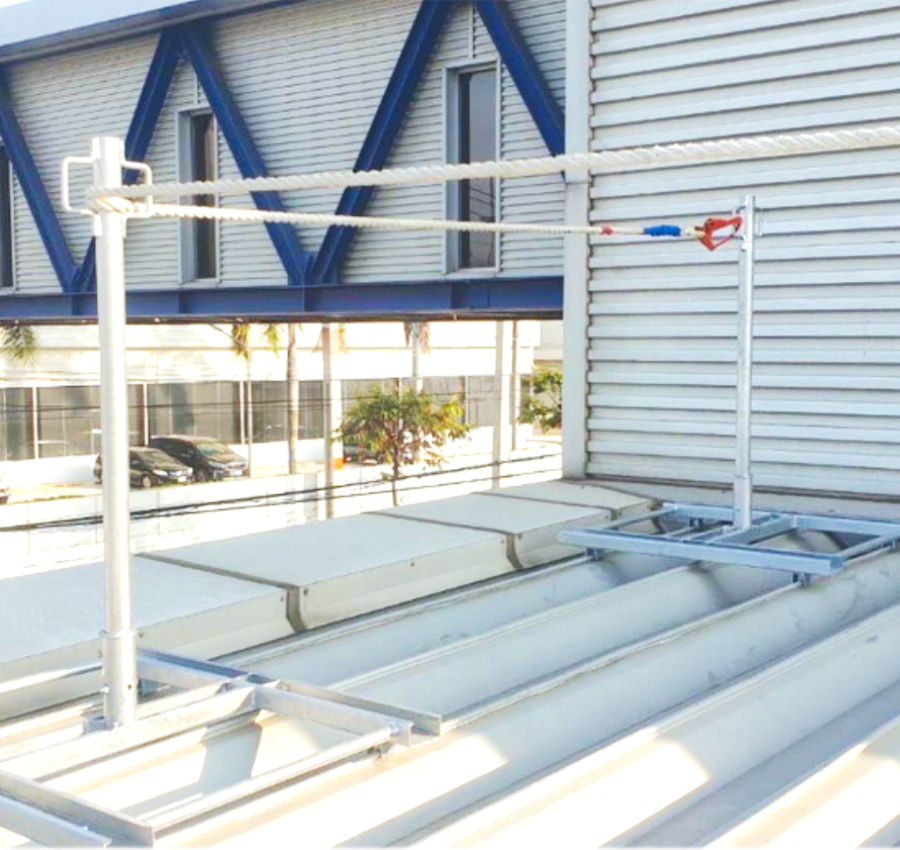

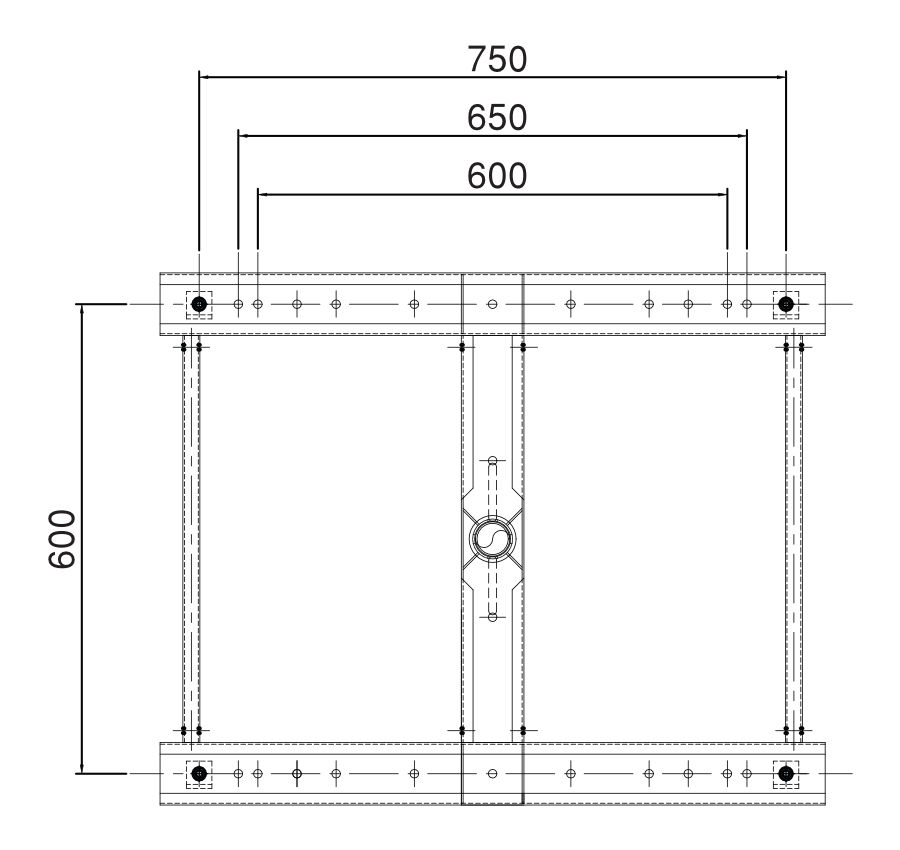

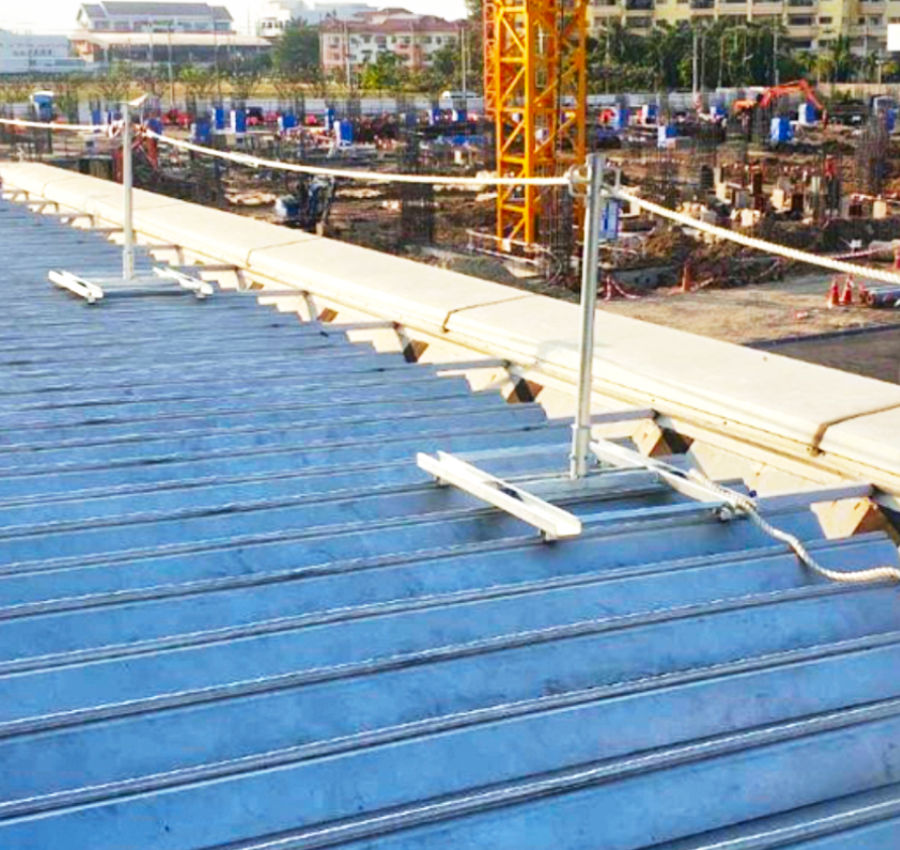

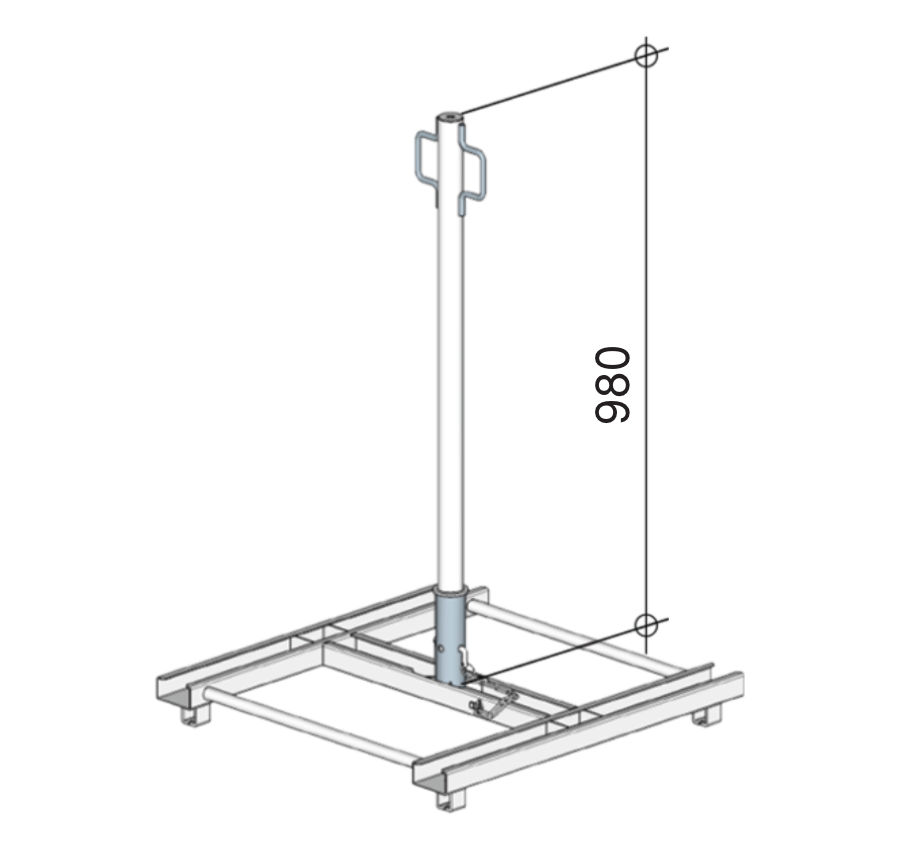

ROOF POST FOR LIFE LINE

Roof Post ผลิตจากเหล็กชุบกัลวาไนซ์ สำหรับติดตั้งสันลอนหลังคาแบบ Grip Lock ขนาดสันหลังคา W 600 – W 750

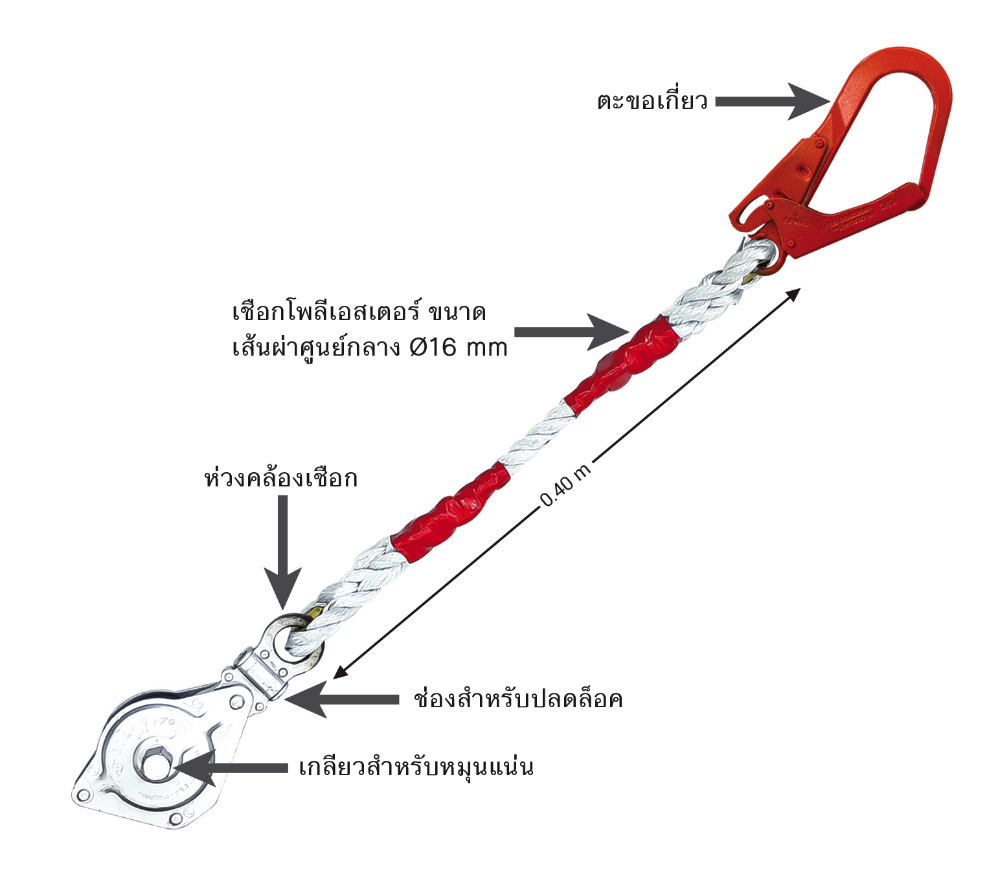

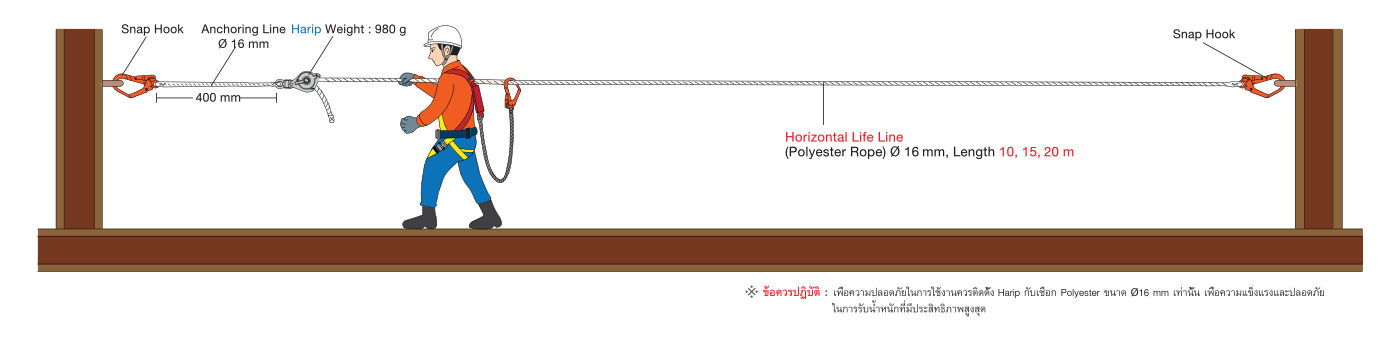

HARIP

อุปกรณ์ขันเชือกช่วยชีวิตให้ตึง

อุปกรณ์ขันเชือกช่วยชีวิตให้ตึง (Harip) เป็นอุปกรณ์ที่ช่วยเพิ่มประสิทธิภาพในความปลอดภัย ควรใช้ควบคู่กับเชือกช่วยชีวิต สามารถปรับระดับให้ตึงแน่น และแข็งแรง สะดวกในการติดตั้ง และปลดล็อคโดยผู้ใช้สามารถทำได้ด้วยตัวเอง

วัสดุ : โพลีเอสเตอร์ (Polyester)
เส้นผ่านศูนย์กลาง : Ø 16 mm
ความยาวของเชือก : 0.4 m
น้ำหนัก : 980 g
* Harip มาพร้อมกับขอเกี่ยวขนาดใหญ่
วิธีการใช้งานของ HARIP

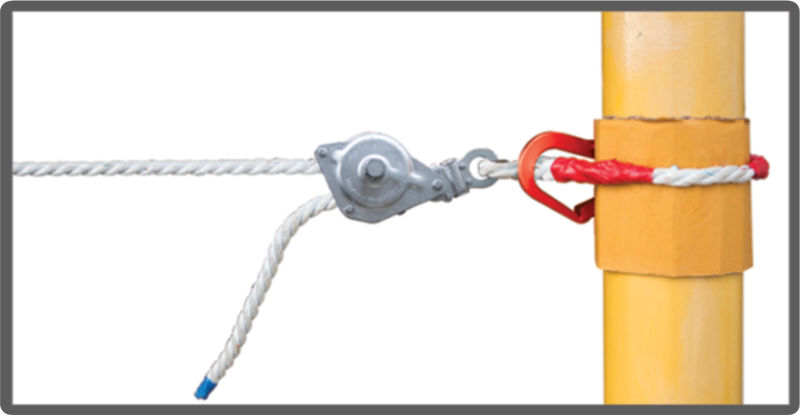

1. วิธีการติดตั้งอุปกรณ์ Harip

นำเชือก Life Line ขนาด 16 mm สอดผ่านไปตามลูกศรตามหมายเลขที่ติดอยู่กับตัวสินค้า โดยปลายเชือกอีกด้านหนึ่งของ Life Line ดึงให้ตึง

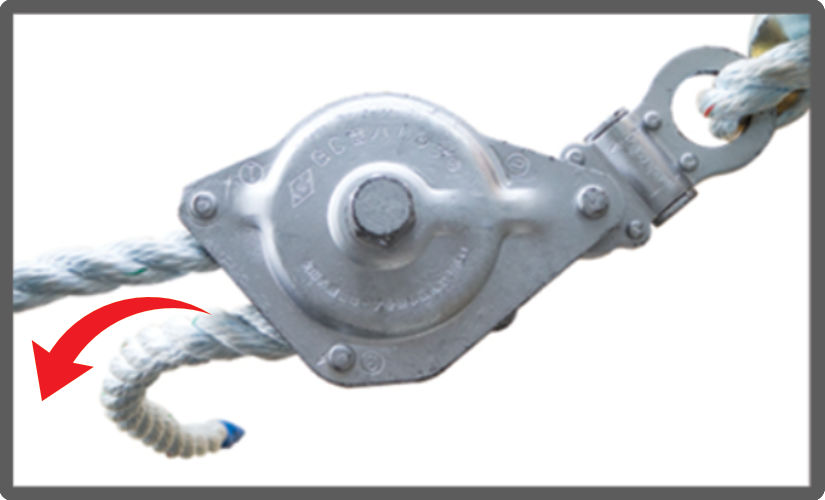

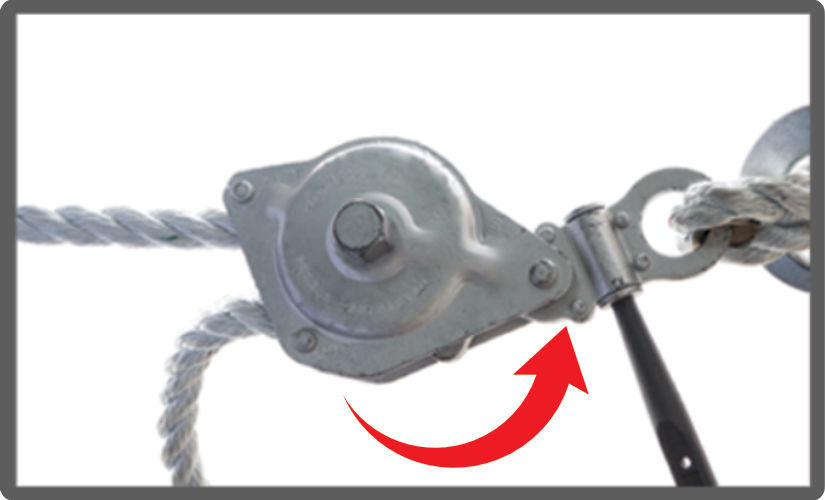

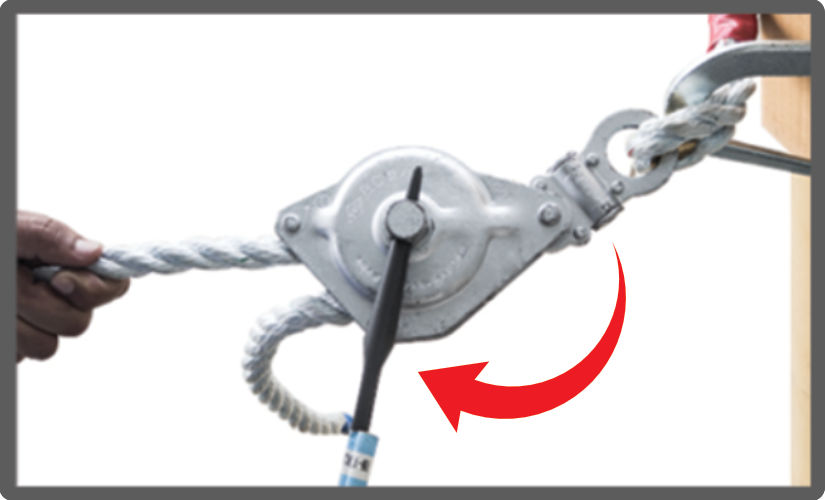

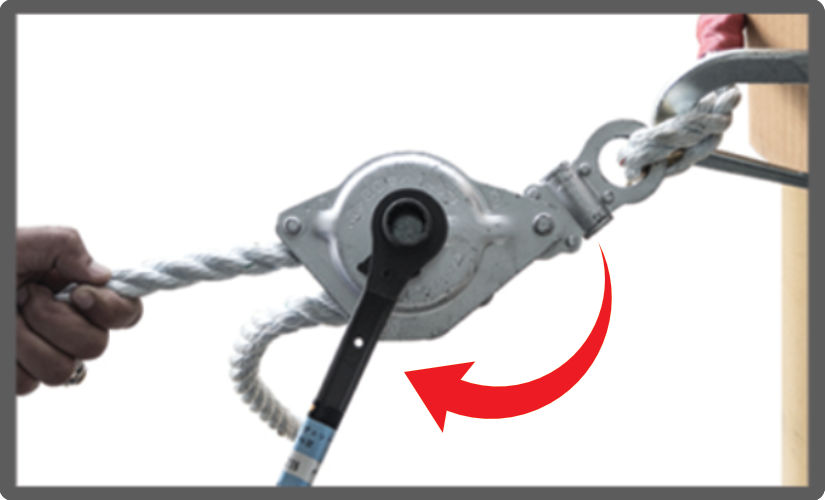

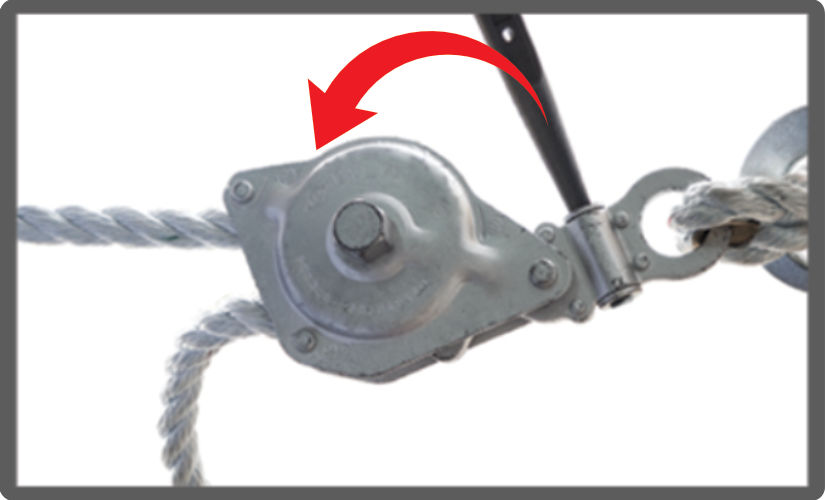

2. วิธีการหมุนเกลียวให้แน่น Harip

ให้หมุนไปทิศทางตามเข็มนาฬิกา สามารถทำได้ 2 วิธี (ตามลูกศรดังรูป) วิธีนี้จะช่วยให้เชือก Life Line ตึงแน่นและแข็งแรงขึ้นปลายเชือก Life Line พันเก็บให้เรียบร้อย

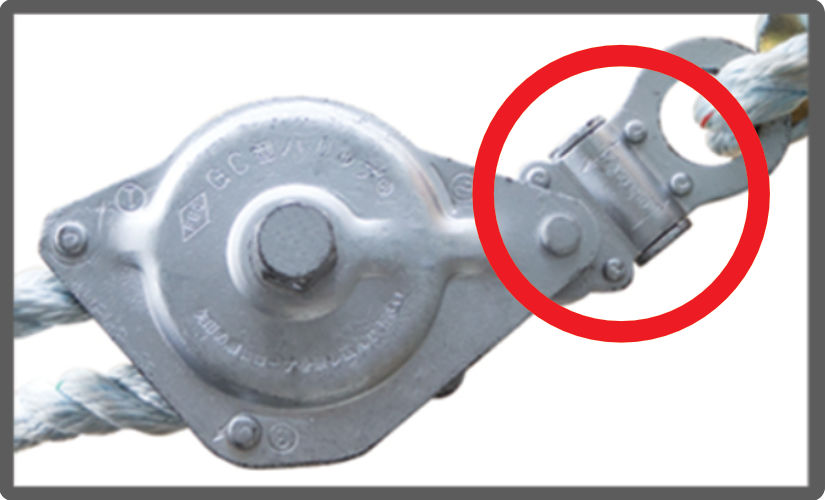

3. วิธีในการถอดออก / ปลดล็อค Harip

ยกช่องสำหรับปลดล็อคขึ้น

ดันช่องสำหรับปลดล็อคของตัว Harip ขึ้น หมุนและบิดไปในทิศทาง ทวนเข็มนาฬิกา (ตามลูกศร ดังรูป) วิธีนี้จะช่วยให้เชือก Life Line ถูกปลดออก

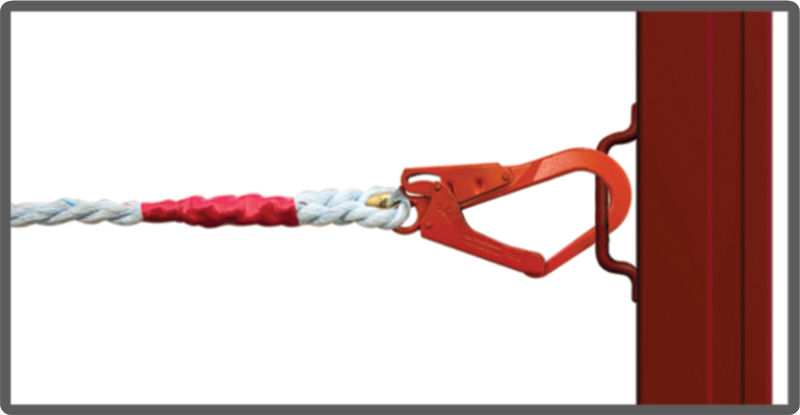

วิธีการใช้งานสำหรับขอเกี่ยวขนาดใหญ่ ในกรณียึดติดกับโครงสร้างหลัก

1. สามารถนำขอเกี่ยวขนาดใหญ่ยึดติดกับโครงสร้างที่แข็งแรง

2. สามารถนำขอเกี่ยวขนาดใหญ่พันรอบโครงสร้างที่แข็งแรง

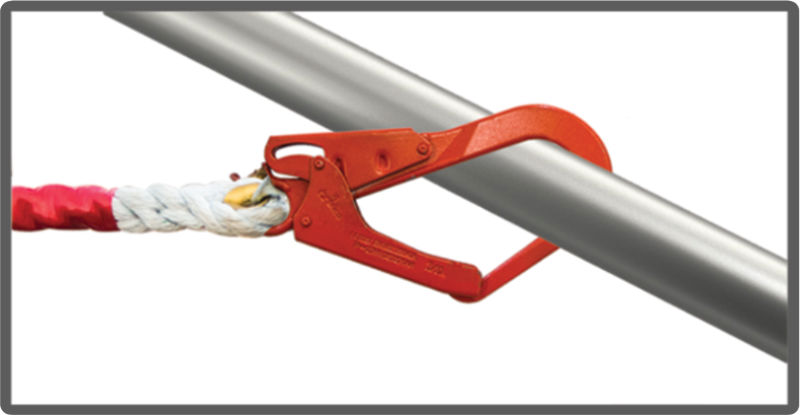

3. สามารถยึดติดกับท่อที่ใช้งานได้โดยตรง

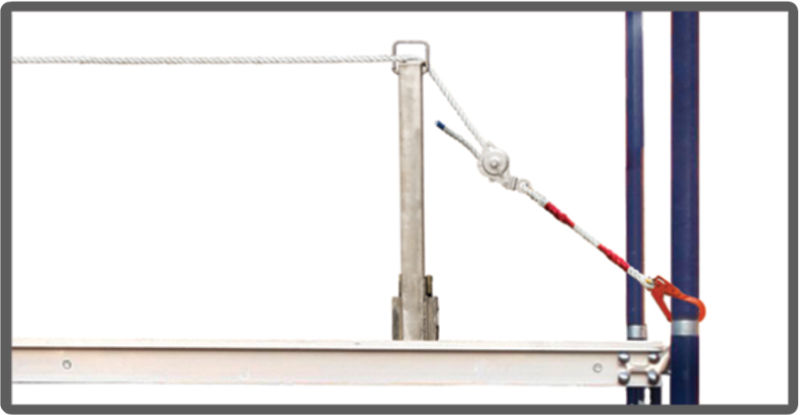

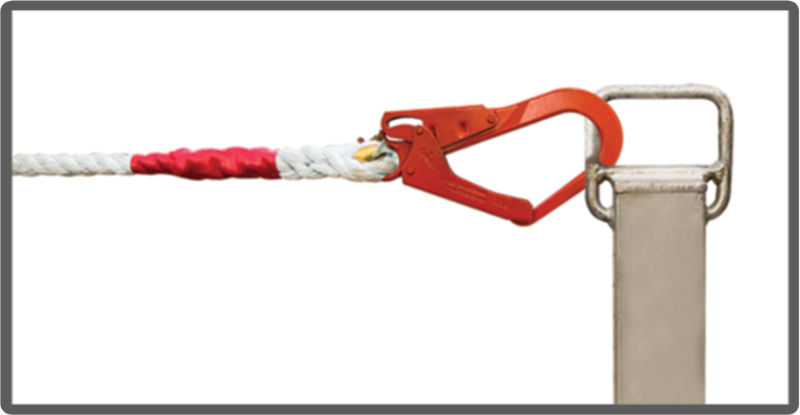

4. สามารถยึดติดกับตัวตะขอเกี่ยวเสาอลูมิเนียม (Aluminium Stanchion)

5. สามารถใช้ในกรณีที่ต้องการยึดติดนั่งร้าน

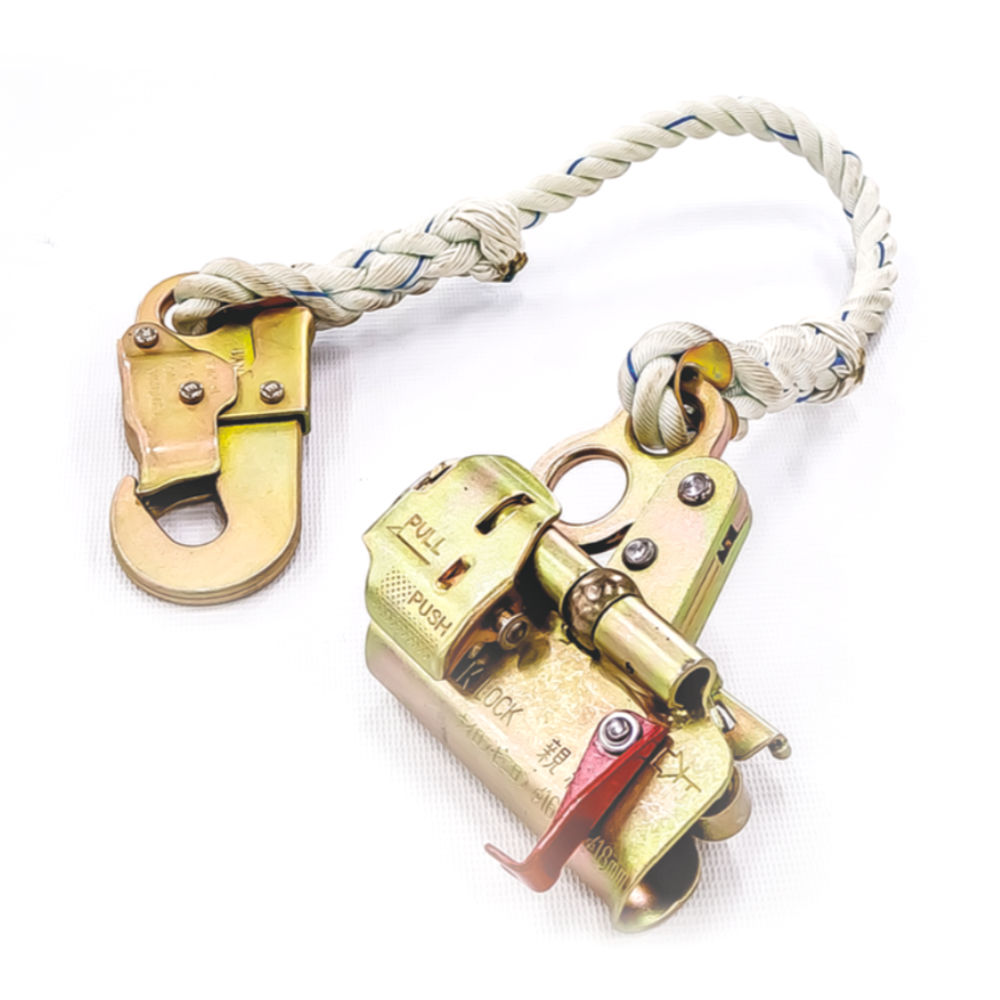

Rorip

อุปกรณ์ล็อคกันตกแนวดิ่ง

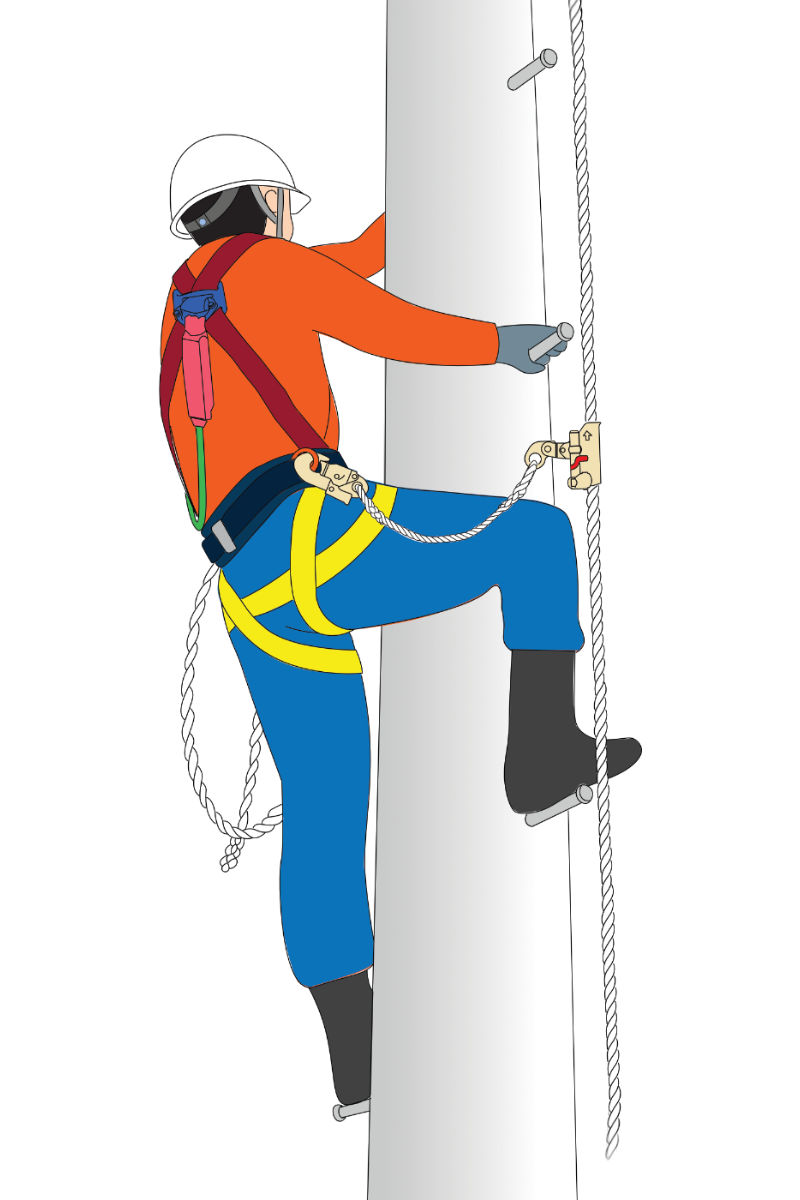

อุปกรณ์ล็อคกันตกป้องกันการตกจากที่สูงเหมาะสำหรับการใช้งานเมื่อต้องการ ขึ้น-ลง ในแนวดิ่งอุปกรณ์ป้องกันอันตรายนี้จะหยุดทำงานและล็อคอัตโนมัติ หากเกิดการพลัดตกจากที่สูงในระหว่างการทำงานเช่น การขึ้น-ลงนั่งร้าน งานขึ้น-ลงปั้นจั่นตอกเสาเข็มไฟฟ้าและอื่นๆ

ส่วนประกอบของ RORIP
วัสดุ : โพลีเอสเตอร์ (Polyester)
เส้นผ่านศูนย์กลาง : Ø9 mm
ความยาวของเชือก : 0.4 m
น้ำหนัก : 990 g
Rorip มาพร้อมกับขอเกี่ยวขนาดเล็ก FS-90

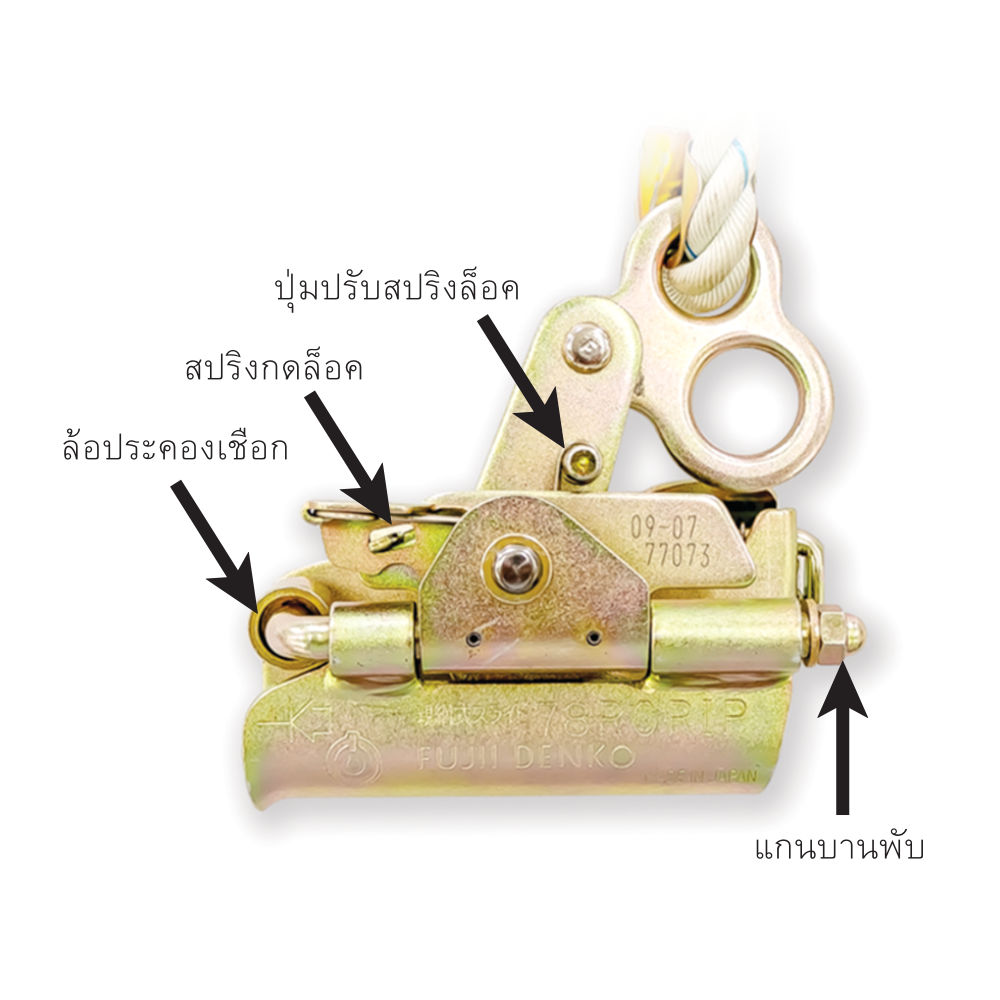

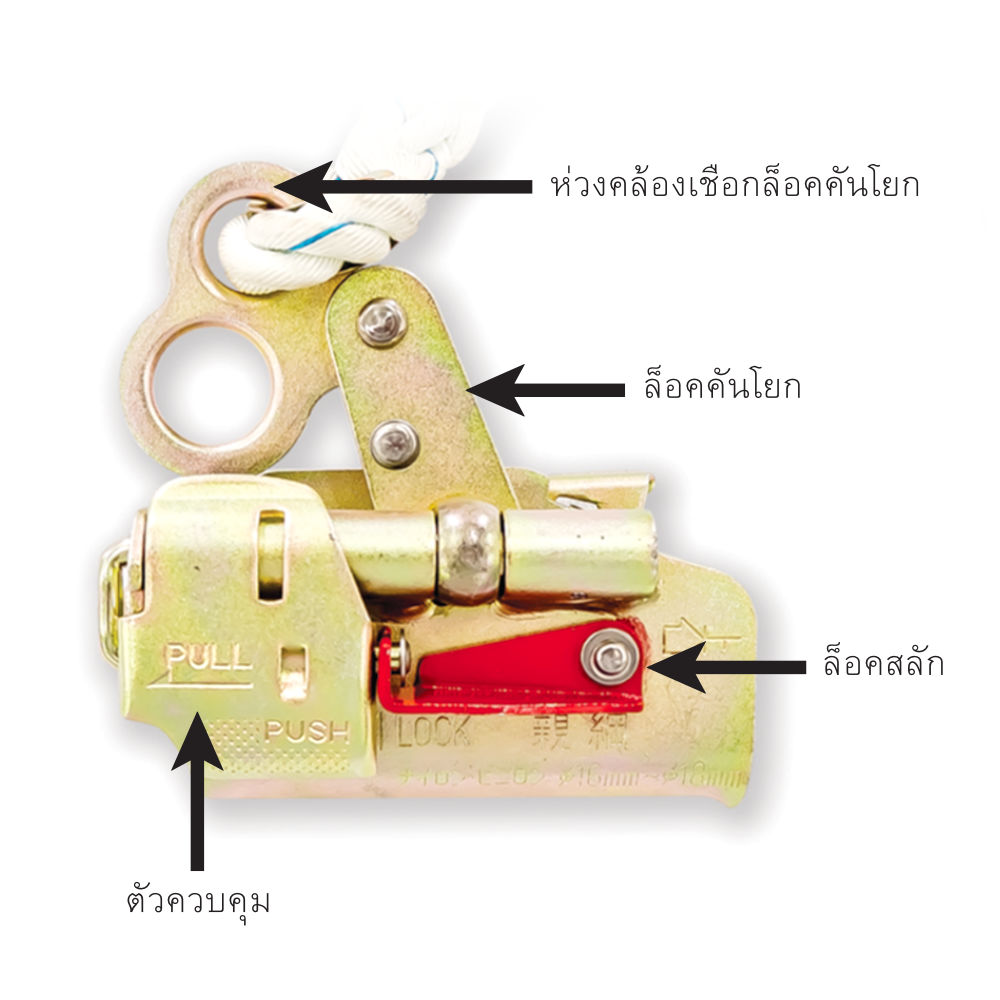

ส่วนประกอบของ Temco Rorip
วิธีการใช้งานของ RORIP

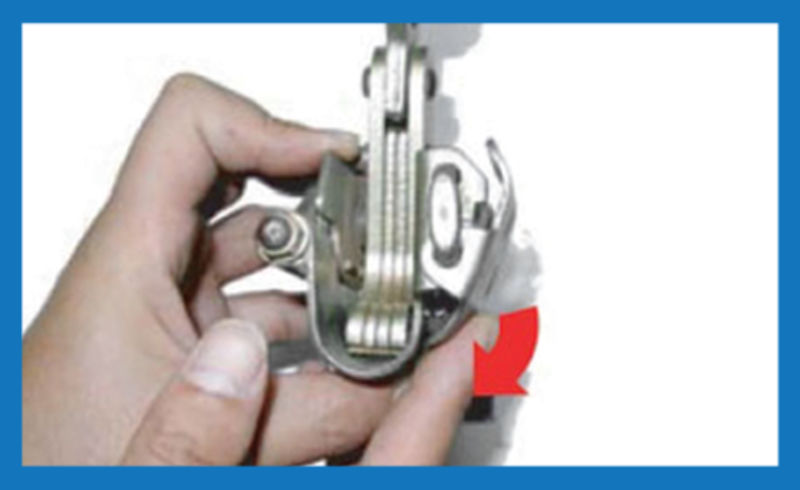

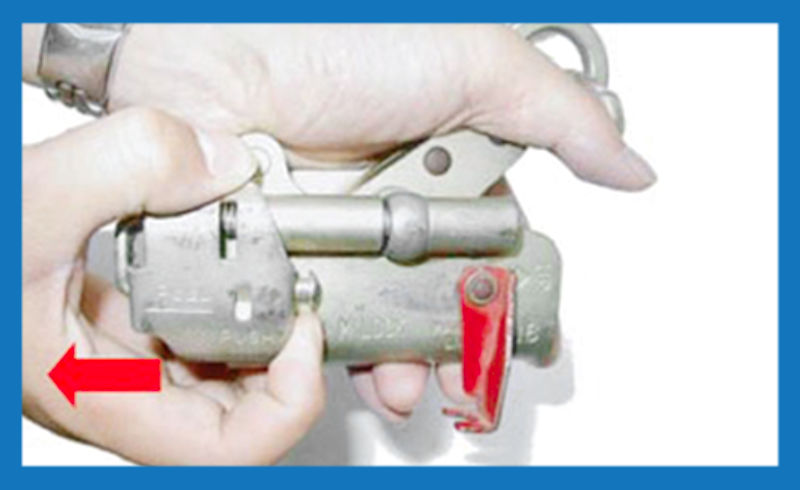

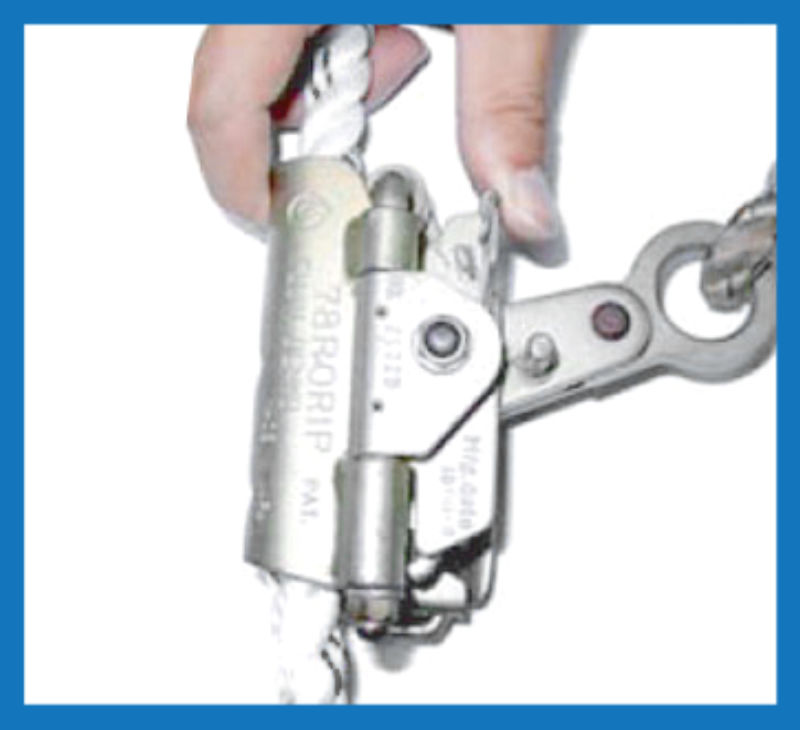

1. วิธีการเปิด RORIP

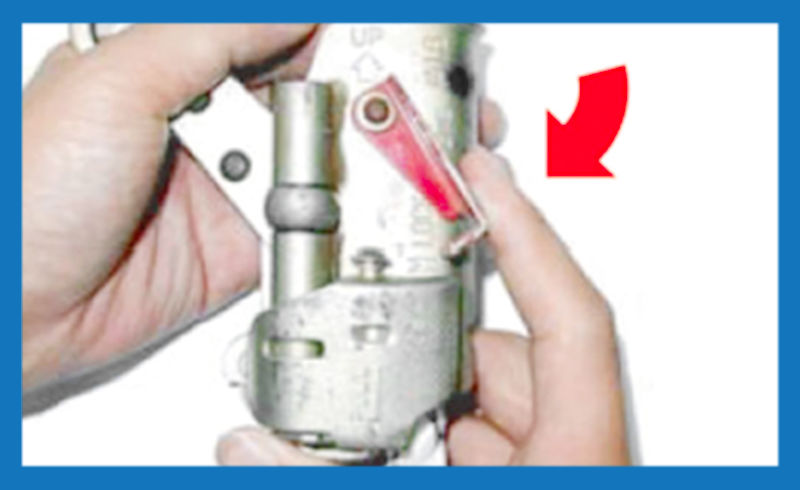

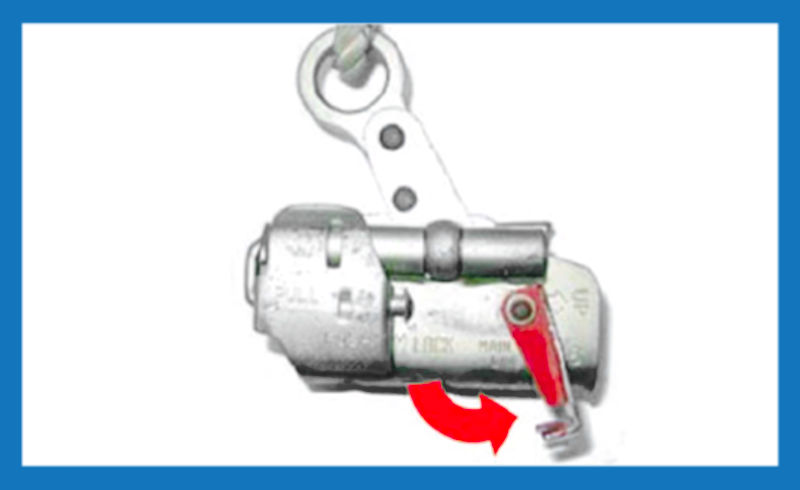

1.1 หมุนล็อคสลัก สีแดง ไปตามลูกศร

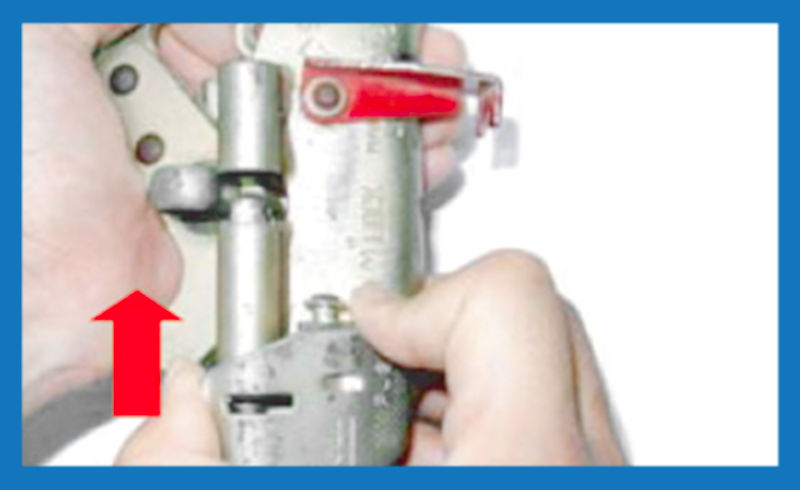

1.2 ดันส่วนล่างของ Rorip (PUSH) ตามลูกศรและยกตัวควบคุมขึ้น

1.3 ดันส่วน “PULL” ให้สุดตัวควบคุมจะถูกยกขึ้น จะเห็นตัวหนังสือ “OPEN”

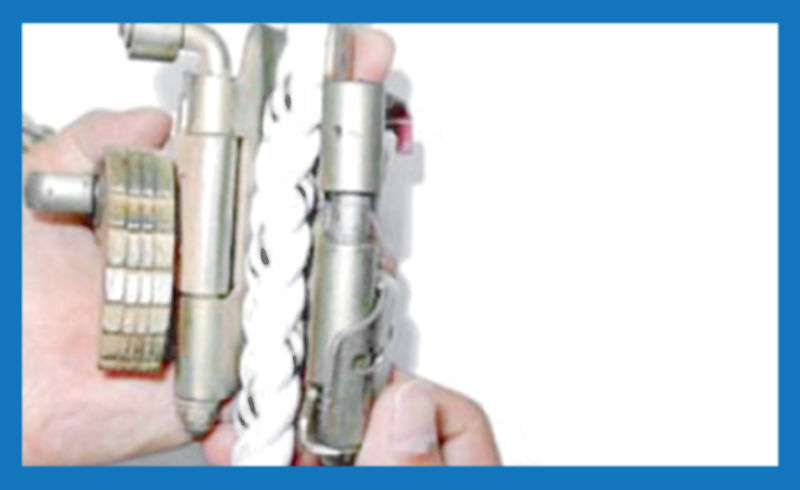

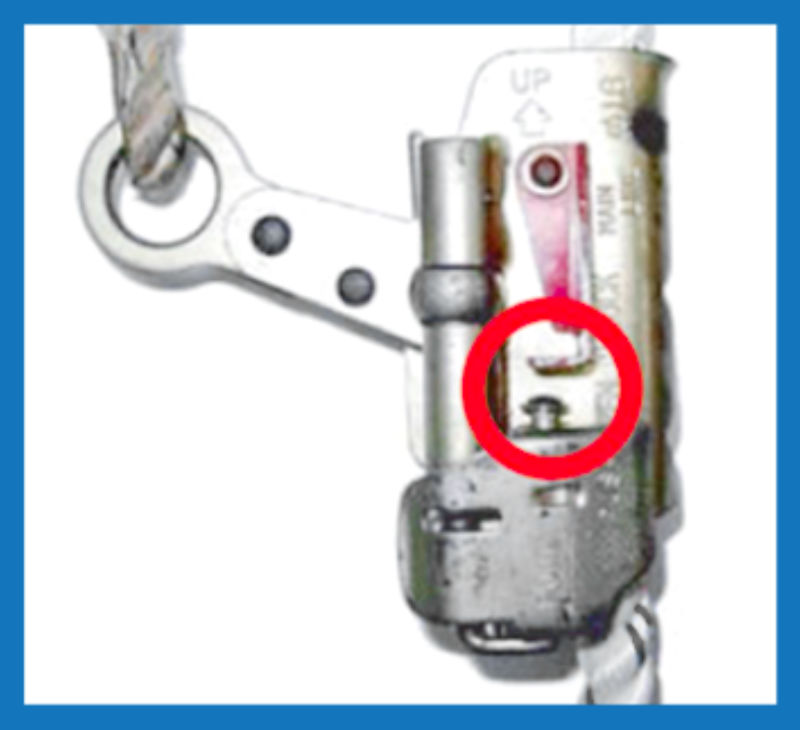

2. วิธีการใส่เชือก LIFE LINE เข้ากับตัว RORIP

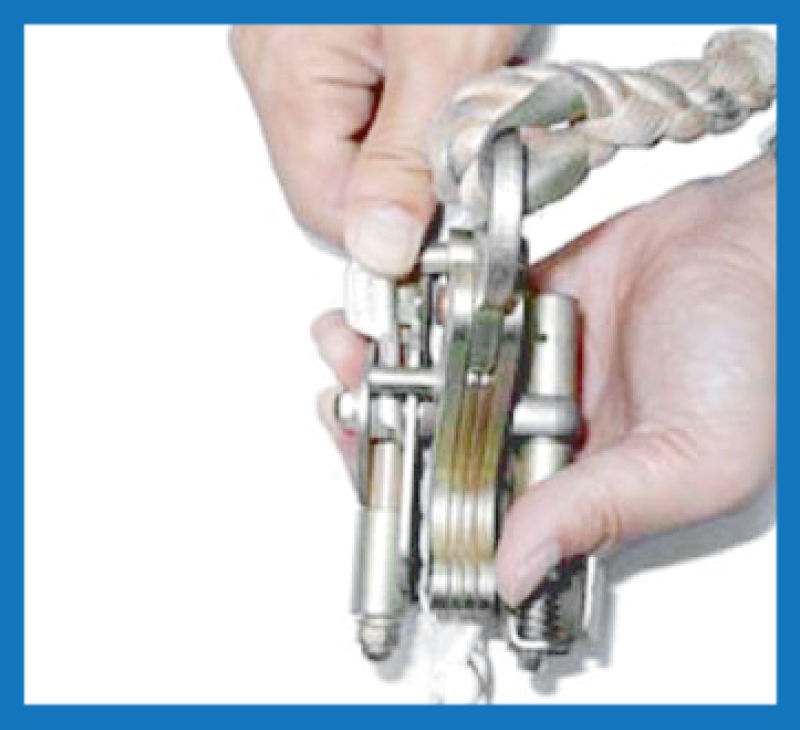

2.1 เปิดแกนบานพับและใส่เชือก Life Line Ø16 mm ลงไป

2.2 หมุนล็อคคันโยกกลับมาและดันตัวควบคุมเบาๆ เพื่อทำการล็อค

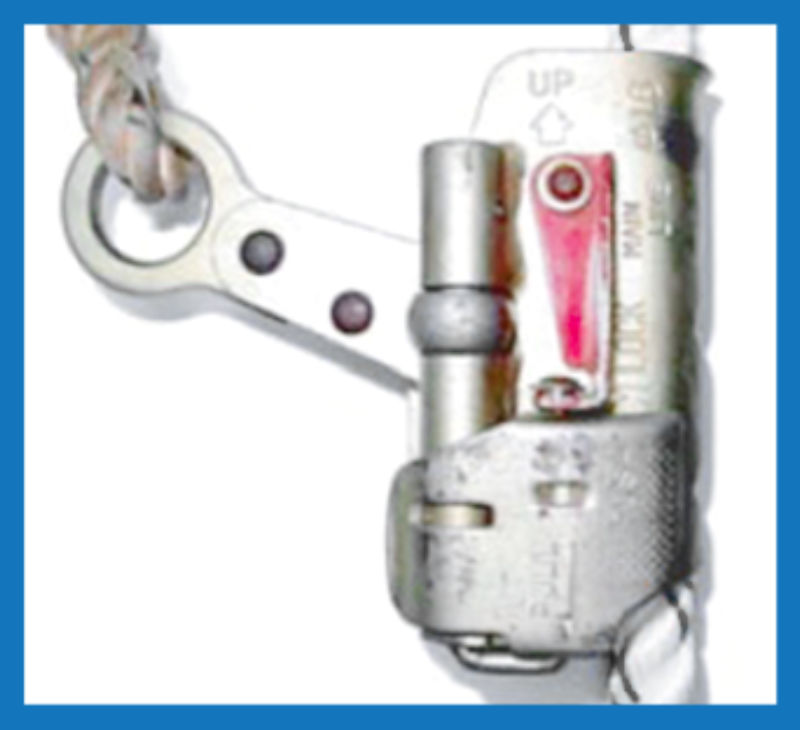

2.3 หมุนล็อคสลักไปตามทิศทางของลูกศร Rorip จะถูกล็อค

* หมายเหตุ : ตรวจสอบทิศทาง “UP” อยู่ด้านบนจุดที่สูงสุด

* คำเตือน : ล็อคสลักต้องอยู่ในตำแหน่งที่ถูกล็อค ควรตรวจสอบให้พร้อมก่อนใช้งานทุกครั้งเสมอ (ตามรูป)

การควบคุมสปริงกดล็อค
  • เมื่อต้องการทำงานในตำแหน่งที่ไม่ต้องการเคลื่อนที่ ให้กดที่สปริง กดล็อคแล้วโยกไปทางซ้ายเล็กน้อยเพื่อให้สปริงหลุดออกจากล็อคสลัก ณ.ปุ่มรับสปริงเพื่อให้ล็อคกันตกกดลงไปที่เชือก จะทำให้อุปกรณ์ไม่เคลื่อนตัวอย่างอิสระ
  • เมื่อต้องการกลับมาใช้ระบบ ขึ้น-ลง อย่างอิสระให้กดสปริงล็อคกลับมายังจุดเดิม วิธีนี้จะช่วยให้สามารถ ขึ้น-ลง ได้อย่างอิสระ
ข้อควรระวัง

1. ควรใช้ Rorip กับเชือกที่มี Ø16 mm เป็นเชือกที่ทำมาจาก Polyester จะมีความแข็งแรงสามารถรับน้ำหนักได้ 3,500 kg เมื่อนำเชือก Life Line เข้าไปใส่ใน Rorip เรียบร้อยแล้วควรตรวจสอบ สัญลักษณ์ “UP” ควรดัน ให้ไปในทิศทางที่สูงที่สุดจนสุด ยึด Rorip กับเชือก Life Line และตรวจสอบอีกครั้งก่อนการใช้งานว่าอุปกรณ์ความปลอดภัยนั้นถูกล็อคอย่างแน่นดีแล้ว
2. เมื่อทำงานในตำแหน่งที่ต้องการจะหยุดแล้วควรตรวจสอบว่า Rorip ได้คล้องเกี่ยว Safety Belt เรียบร้อยแล้วและไม่ควรใช้ Rorip ในการรับน้ำหนักมากเกินกำหนด อาจทำให้ชิ้นส่วนของ Rorip หลุดหายจนสามารถก่อให้เกิดอันตรายได้
3. เชือกเส้นหลักของเส้นใยสังเคราะห์มีแนวโน้มที่จะโดนผลกระทบจากไฟ และสารเคมี (กรดและด่าง) เมื่อสัมผัสกับสิ่งเหล่านั้นความแข็งแรงของเชือกจะลดลงดังนั้นควรหลีกเลี่ยงการใช้งานในที่ที่เชือกมีโอกาสสัมผัสกับไฟหรือสารเคมี (กรดหรือด่าง)

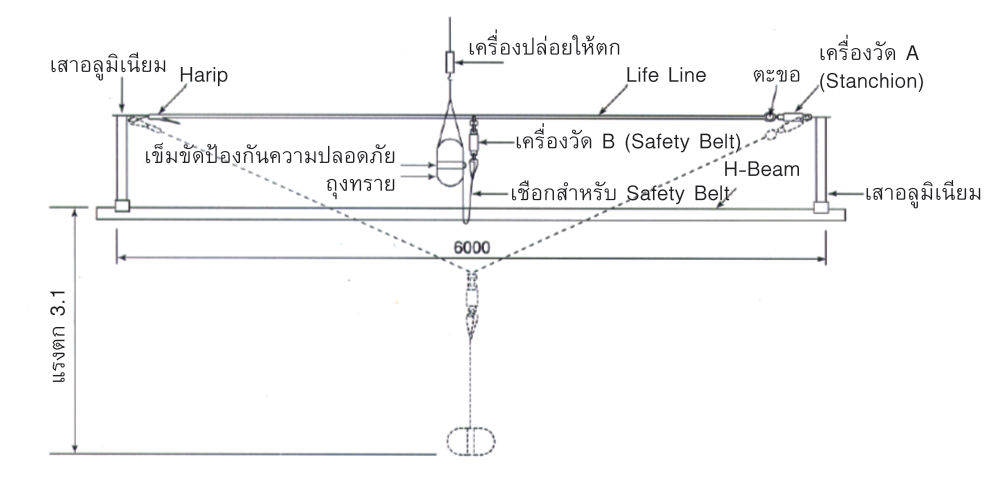

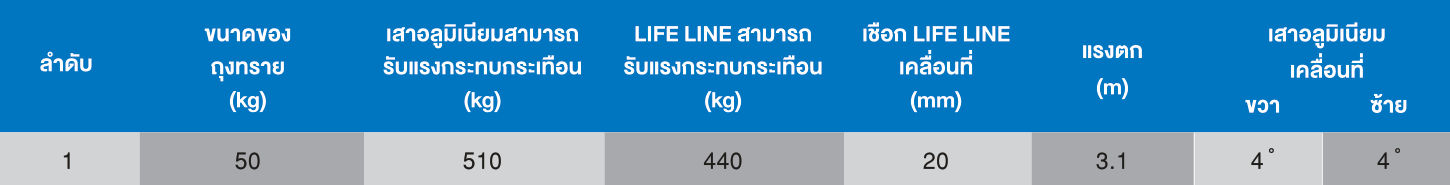

Test results
ลักษณะพิเศษ
  1. สามารถติดตั้งเสาอลูมิเนียมนี้ในแนวตั้งกับเหล็กที่มีโครงสร้างเป็น H-Beam และ I-Beam ได้อย่างรวดเร็วและสะดวกในการใช้งานโดยไม่จำเป็นต้องมีตะขอสำหรับคล้องเกี่ยว
  2.  ควรติดตั้งอลูมิเนียมนี้ทุกระยะ 10 – 15 m เพื่อการรองรับน้ำหนักที่มีประสิทธิภาพ
  3. เสาอลูมิเนียมนี้มีน้ำหนัก เพียง 5.8 kg สะดวกในการเคลื่อนย้าย
  4. เสาอลูมิเนียมนี้ผลิตจากอลูมิเนียมที่มีคุณภาพสูง เมื่อใช้งานเป็นระยะเวลานาน จะไม่ก่อให้เกิดสนิม
  5. ด้วยเสาอลูมิเนียมมีลักษณะเอียง ทำให้ไม่กีดขวางสามารถเดินทำงานได้อย่างปลอดภัยในขณะที่ทำงานบนที่สูง

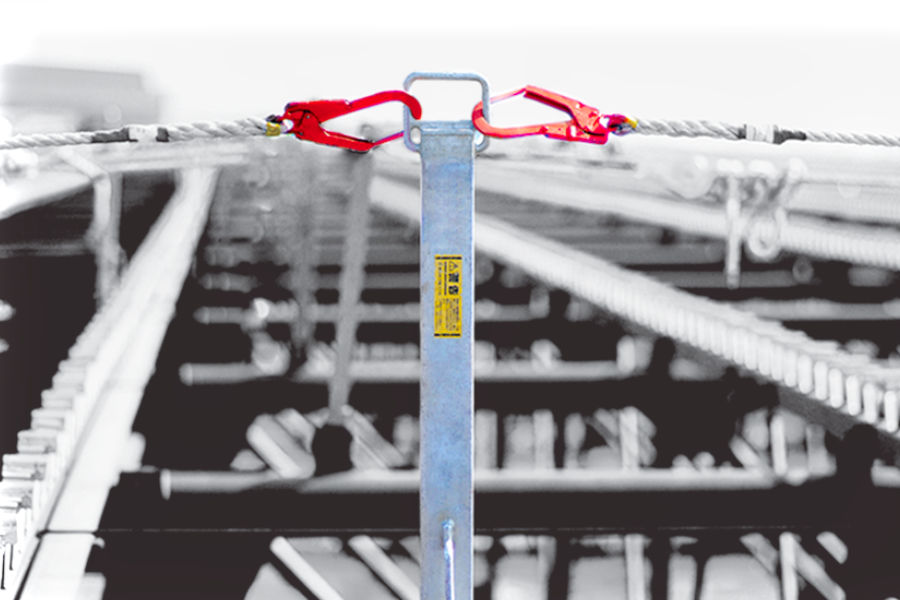

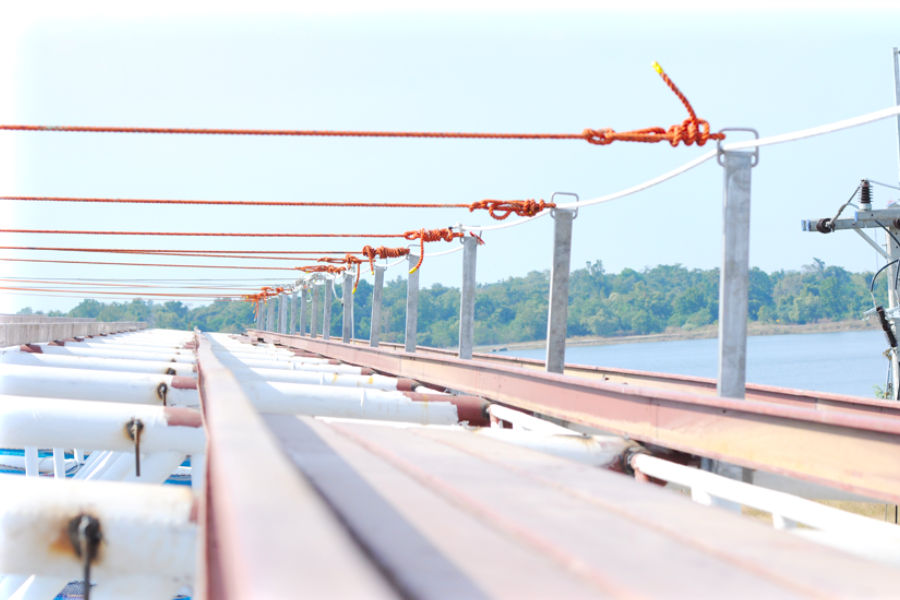

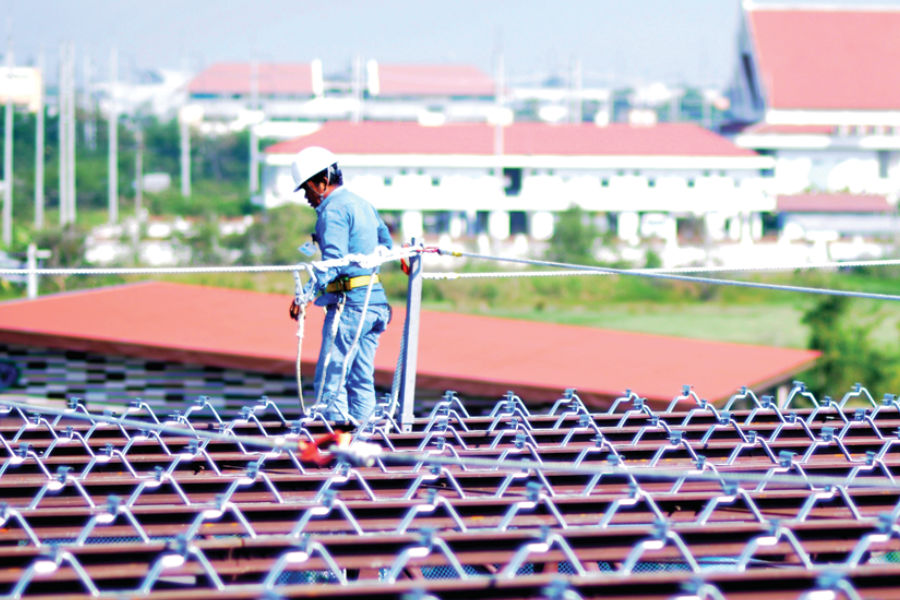

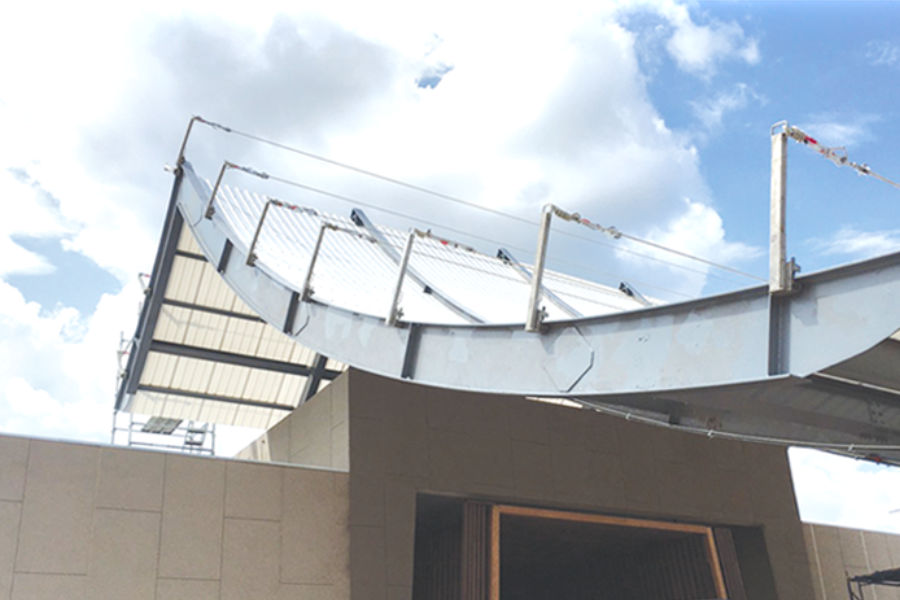

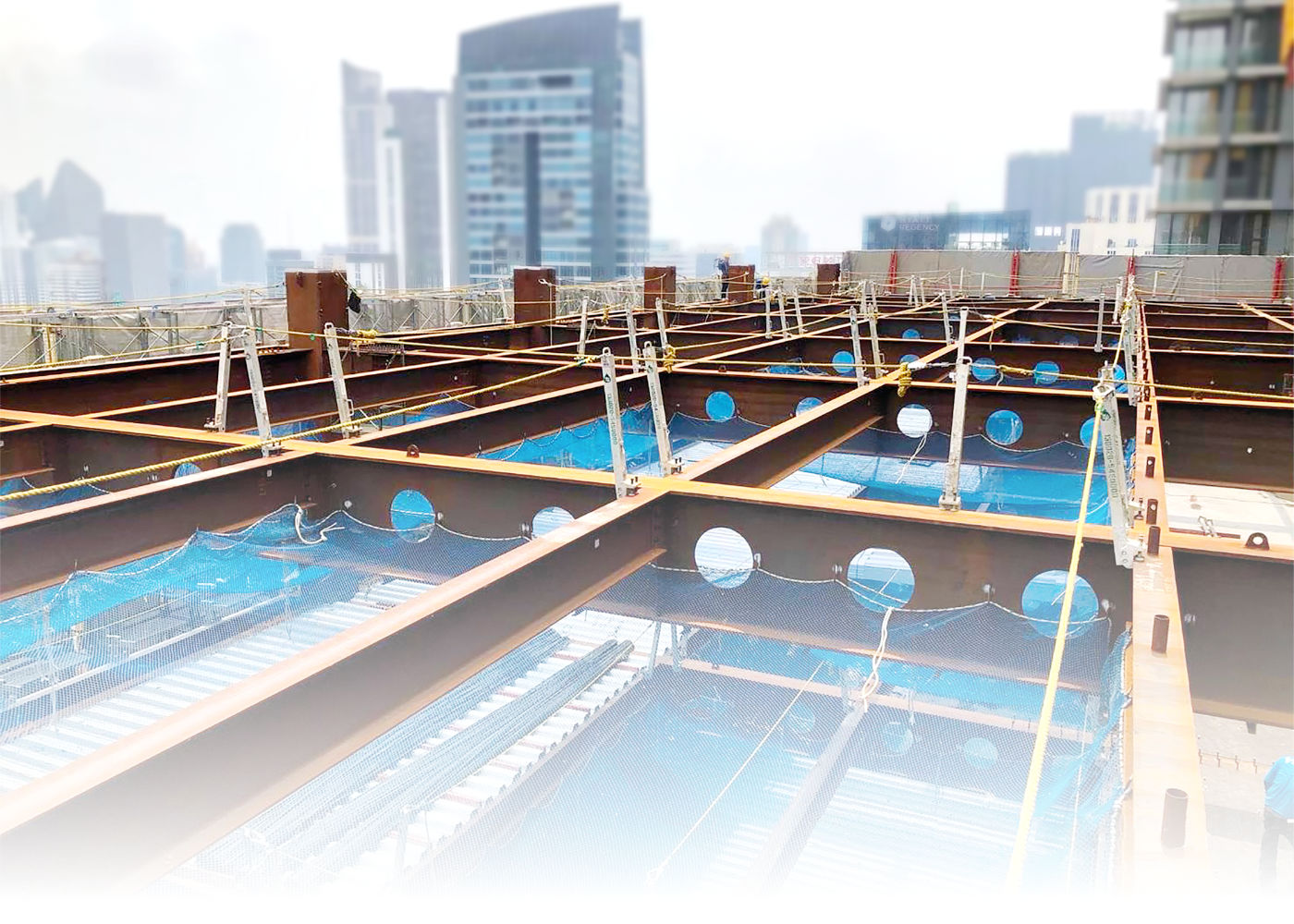

ALUMINIUM STANCHION

เสาอลูมิเนียม

เสาอลูมิเนียมมีน้ำหนักเบาไม่เกิดสนิมสำหรับยึดติดกับโครงสร้างเหล็ก H-Beam หรือ I-Beam ติดตั้งกับเชือกช่วยชีวิต (Life Line) และอุปกรณ์ขันเชือกให้ตึง (Harip) สำหรับบุคคลที่ต้องการทำงานบนที่สูง

ขนาด
ความสูง 97 cm ความสูงที่สามารถเกี่ยวตะขอ (Hook) 80 cm หน้ากว้าง 75 mm x ความลึก 50 mm
วิธีการใช้งานของ
ALUMINIUM STANCHION เสาอลูมิเนียม

1. ยึดเสากับโครงสร้างเหล็ก H-Beam หรือ I-Beam ความหนาตั้งแต่ 5 mm ขึ้นไป



2. การหมุนให้แน่น

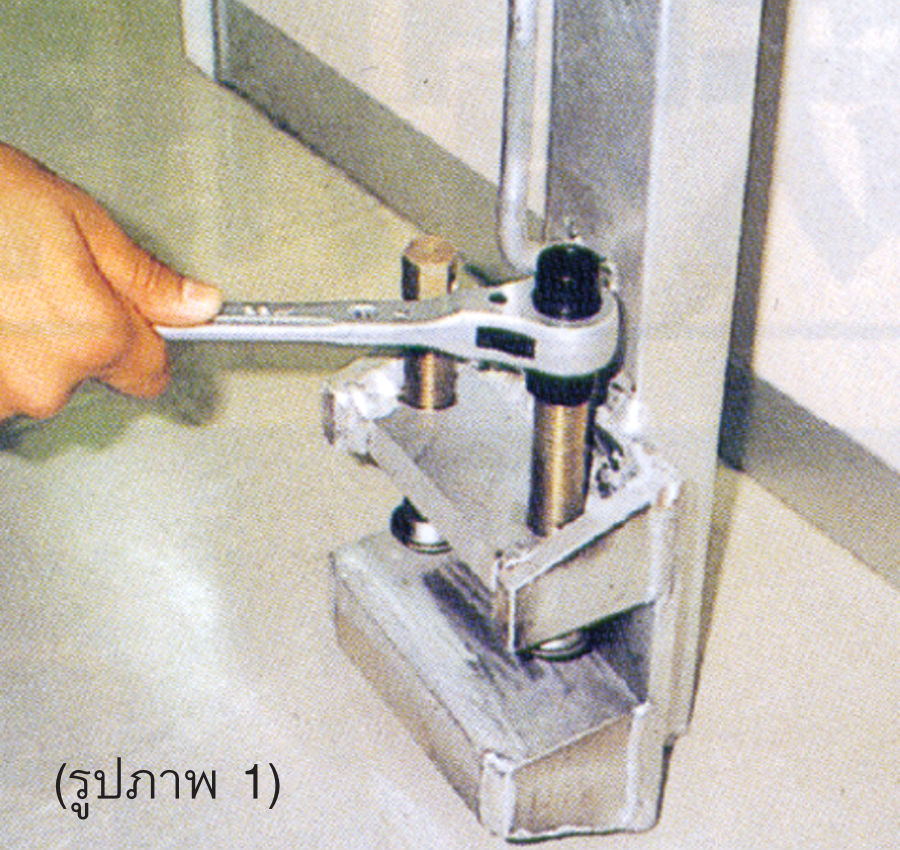

– ใช้ประแจครอบหัวเกลียว (รูปภาพที่ 1)

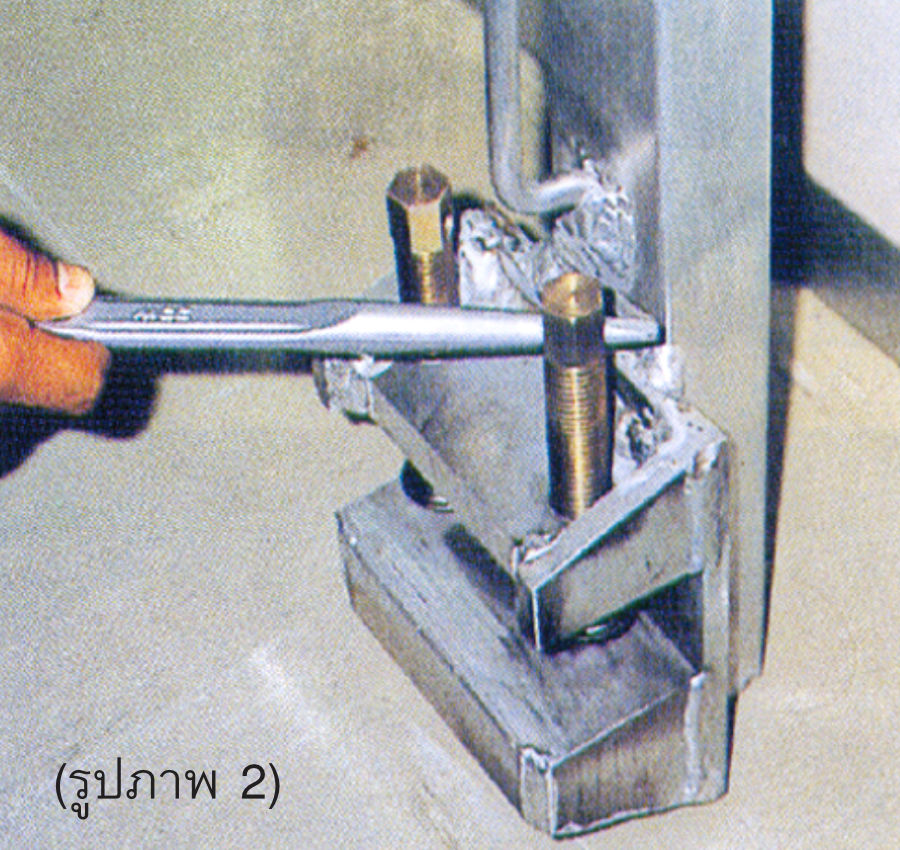

– ใช้ประแจส่วนปลายสอดเข้าช่องเกลียว (รูปภาพที่ 2)

* หมุนตามเข็มนาฬิกา ขันให้แน่นทั้ง 2 ข้าง ก่อนการใช้งาน

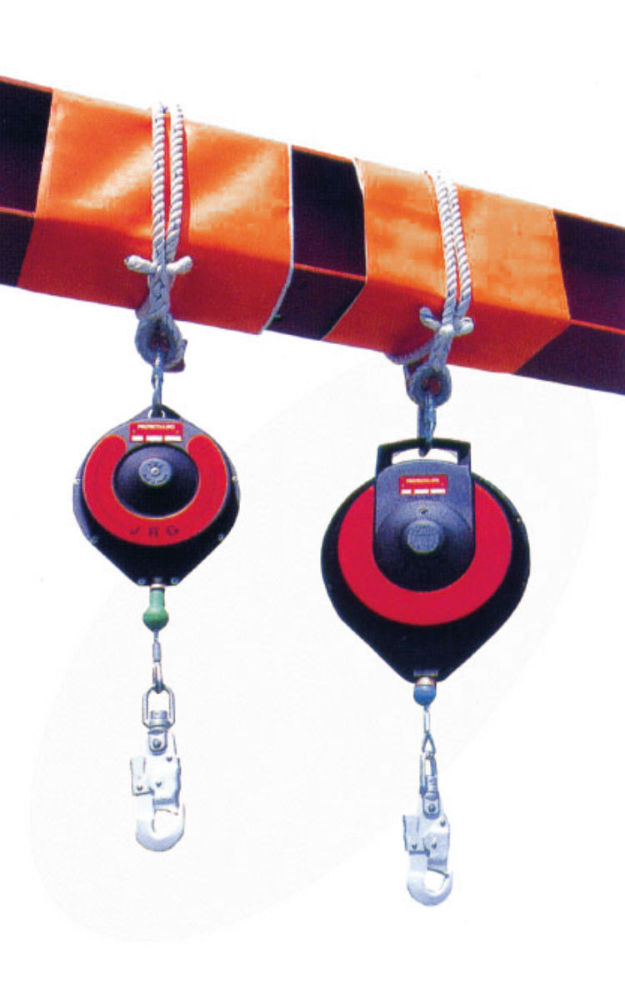

SAFETY BLOCK

เซฟตี้บล็อค

เซฟตี้บล็อคเป็นอุปกรณ์ที่ใช้สำหรับงานขึ้น-ลง เสาไฟฟ้า งานปั้นจั่น และงานระบบอื่นๆ เป็นอุปกรณ์ที่ป้องกันการตกจากที่สูงใช้สำหรับในแนวดิ่ง
วิธีการเก็บ

นำเชือกขนาดเล็ก 3-4 mm ผูกเข้ากับปลายตะขอเซฟตี้บล็อค และปล่อยความยาวเชือกห้อยลงมาผูกติดกับฐานด้านล่าง เพื่อเตรียมความพร้อม สำหรับการใช้งานครั้งถัดไป

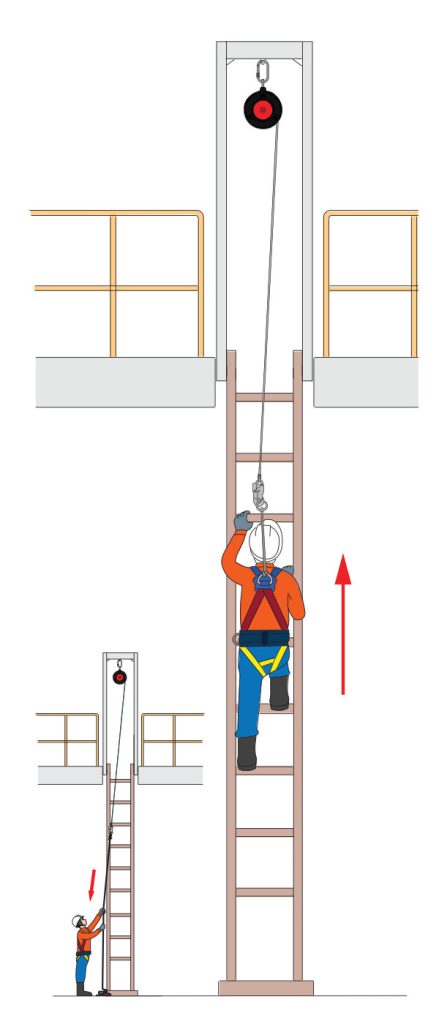

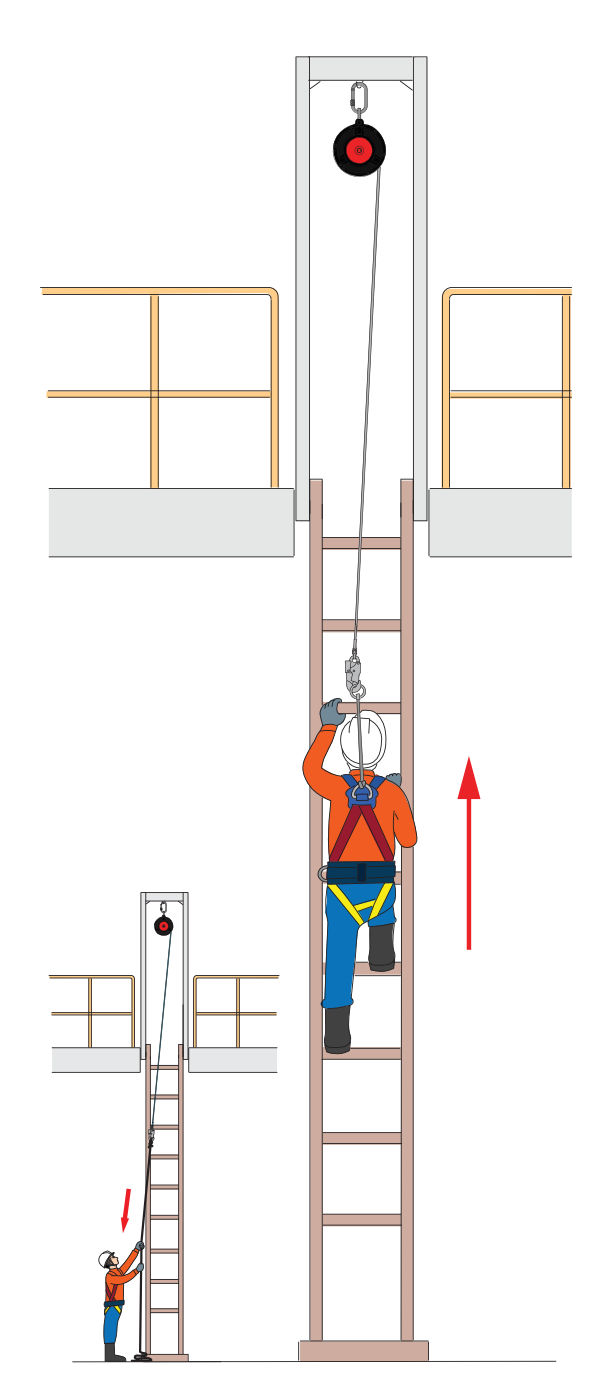

วิธีการใช้งาน

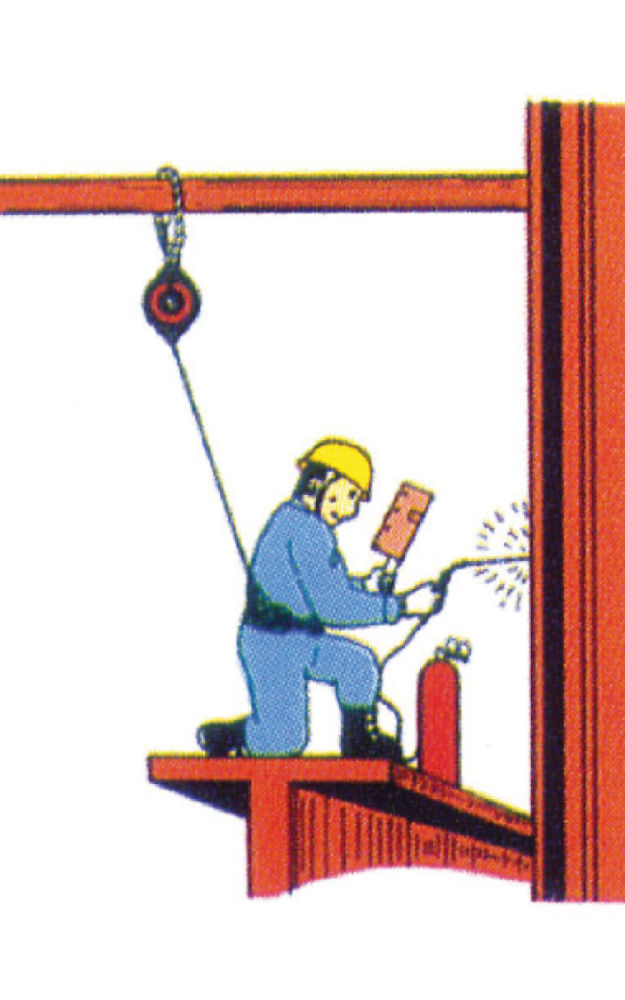

นำเซฟตี้บล็อคแขวนในตำแหน่งที่สูงที่สุดของตำแหน่งที่จะทำงาน ดึงลวดสลิงของตัวเซฟตี้บล็อคมาเกี่ยวติดกับเซฟตี้เบลล์แล้วสามารถขึ้น-ลงได้ตามปกติหากพลัดตกลงมาเซฟตี้บล็อคจะกระตุกล็อคไม่ให้ตกลงสู่พื้นระบบการทำงานเหมือนระบบเซฟตี้เบลล์ในรถยนต์

ขนาดของเซฟตี้บล็อค
1. เซฟตี้บล็อคขนาด 12 m : ลวดสลิง 12 m│เส้นผ่านศูนย์กลาง 4 mm
2. เซฟตี้บล็อคขนาด 15 m : ลวดสลิง 15 m│เส้นผ่านศูนย์กลาง 4 mm
3. เซฟตี้บล็อคขนาด 20 m : ลวดสลิง 20 m│เส้นผ่านศูนย์กลาง 4 mm
คุณสมบัติและลักษณะพิเศษ

1. คนงานสามารถขยับตัวทำงานได้ตามปกติ ถ้าคนงานพลัดตกลงมาลวดสลิงจะหยุดภายใน 60 cm (เฉลี่ย 25 cm)
2. ระบบข้างในเซฟตี้บล็อคทำงานเหมือนเซฟตี้เบลล์ในรถยนต์ ใช้แรงหนีศูนย์ของดิสเบรคระยะที่หยุดการตกสั้นๆ ไม่ทำให้รู้สึกถึงการกระทบกระเทือน
3. เวลาทำงานไม่ต้องใช้มือจับเซฟตี้บล็อค สามารถขยับทำงานไปทางซ้ายทางขวาเพราะใช้ลวดสลิงของเซฟตี้บล็อคเกี่ยวติดกับเซฟตี้เบลล์แล้วเซฟตี้บล็อคจะทำงานได้ดีสุดในแนวดิ่ง
4. เซฟตี้บล็อคมีขนาดเล็ก น้ำหนักเบา สามารถเคลื่อนย้ายได้สะดวกและมีสมรรถภาพการทำงานในที่สูง
วัสดุ  : ผลิตจากเหล็กเคลือบผิวด้วยโครเมตอลูมิเนียมที่ป้องกันสนิม
ความหนาของเหล็ก : 6 mm
น้ำหนัก : 630 g

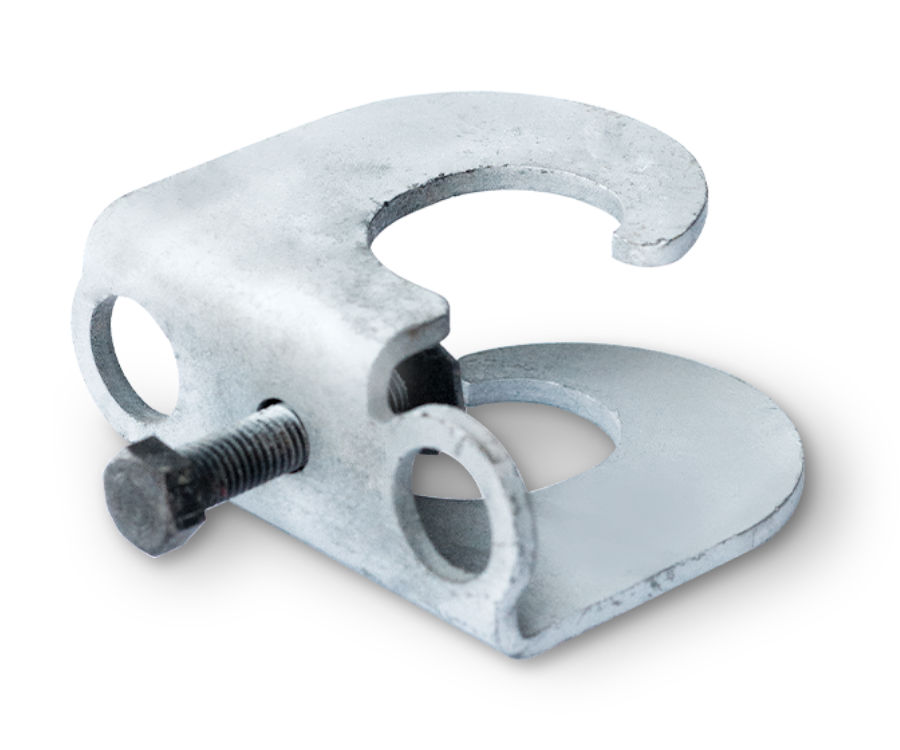

REINFORCE HOOK

ตะขอเกี่ยวเหล็ก

สามารถยึดติดยึดได้ ทั้งแนวตั้ง-แนวนอน

คุณสมบัติ
  • สามารถยึดกับเหล็กเส้นสะดวกในการติดตั้ง โดยสามารถติดตั้งถอดออกได้อย่างอิสระและเคลื่อนย้ายตำแหน่งได้ง่าย
  • มีสปริงแผ่นดิสก์อยู่ที่ปลาย Bolt ปลอดภัยในการยึดติดและยึดเข้ากับ Rebar ได้อย่างแน่นหนา
  • น้ำหนักเบาไม่ถึง 1 kg

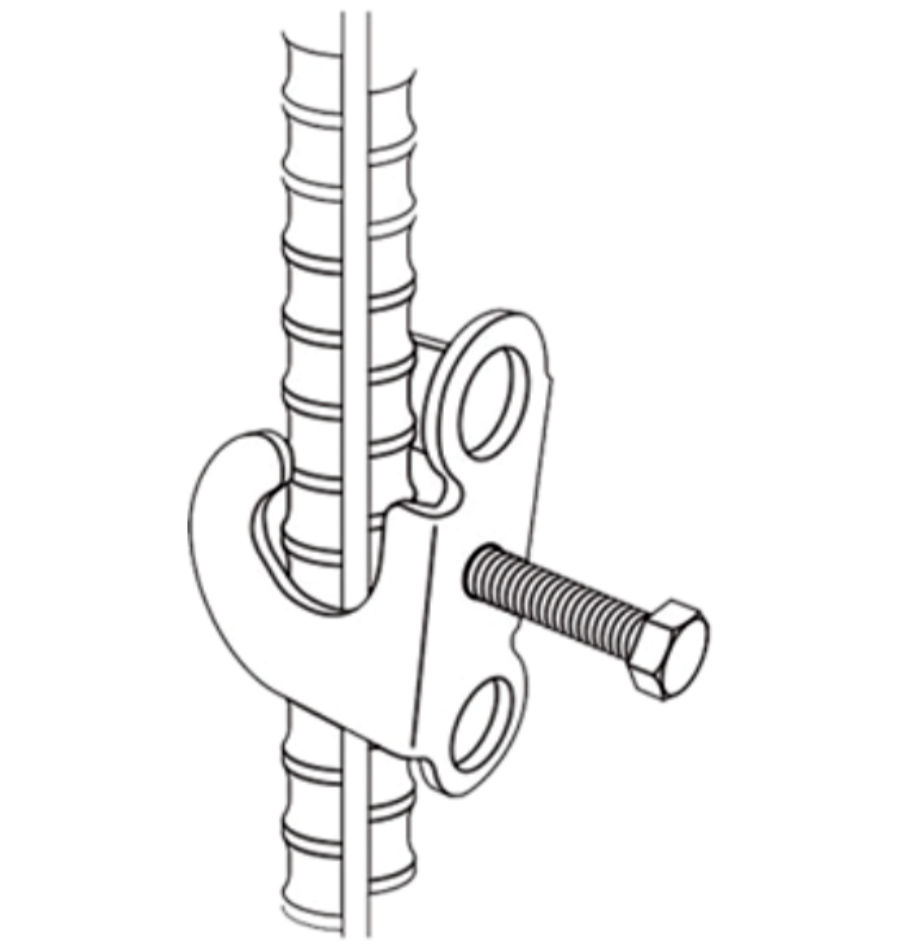

วิธีการใช้งาน

1. ยึดกับเหล็กเส้นและคล้องเกี่ยว Life Line
2. สำหรับแขวนป้ายไวนิลขึ้นอยู่กับลักษณะการใช้งาน

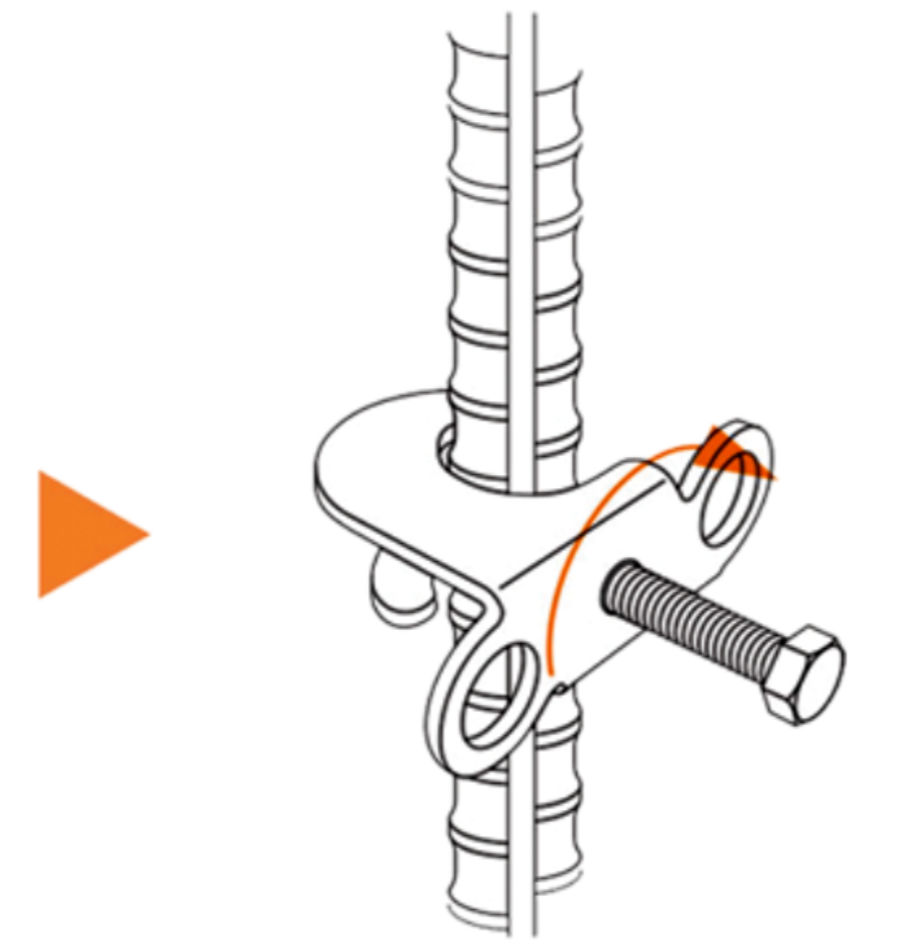

วิธีการติดตั้ง

ติดตั้งที่เหล็กหรือท่อ

หมุน 90° ตามทิศทางลูกศรแนวนอนและขันสลักเกลียวยึดแน่น

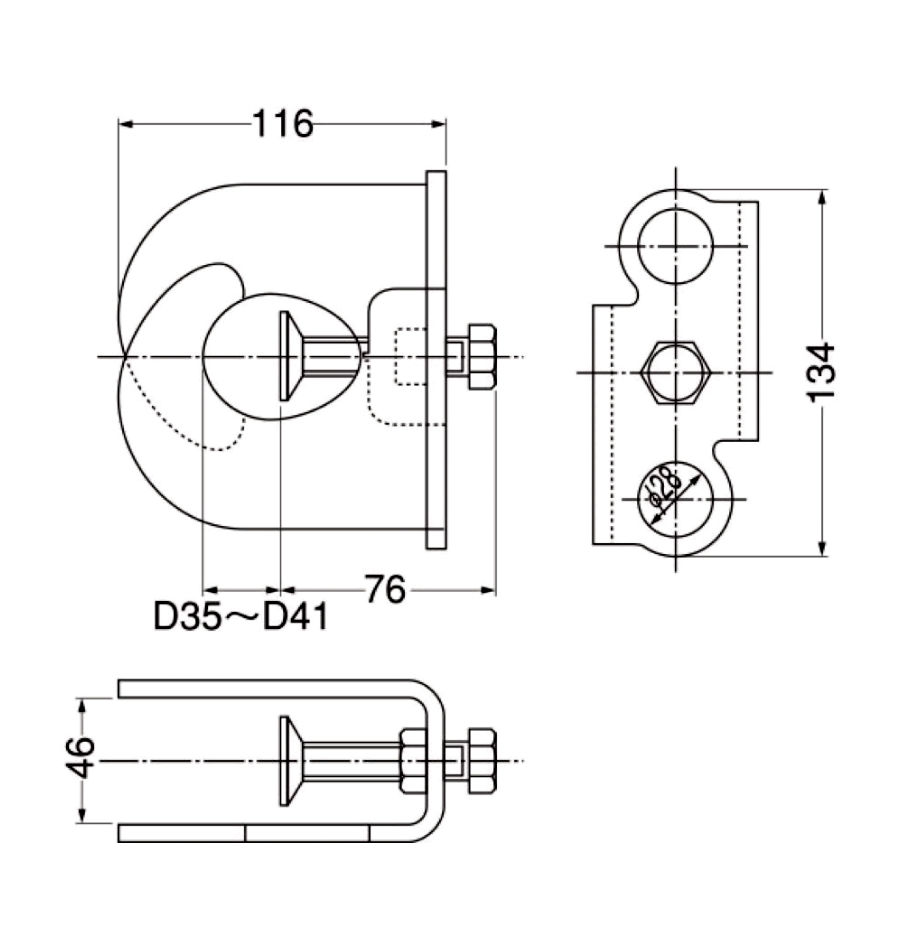

Dimension
ข้อควรระวัง

ควรมัดเหล็กให้แน่นและแข็งแรงก่อน จึงติดตั้งอุปกรณ์ Reinforce Hook มิฉะนั้นจะก่อให้เกิดอันตรายใน การใช้งาน ยึดกับเหล็กเส้นก่อนที่จะเทปูน สามารถใช้งานได้ทั้งแนวนอนและแนวตั้ง

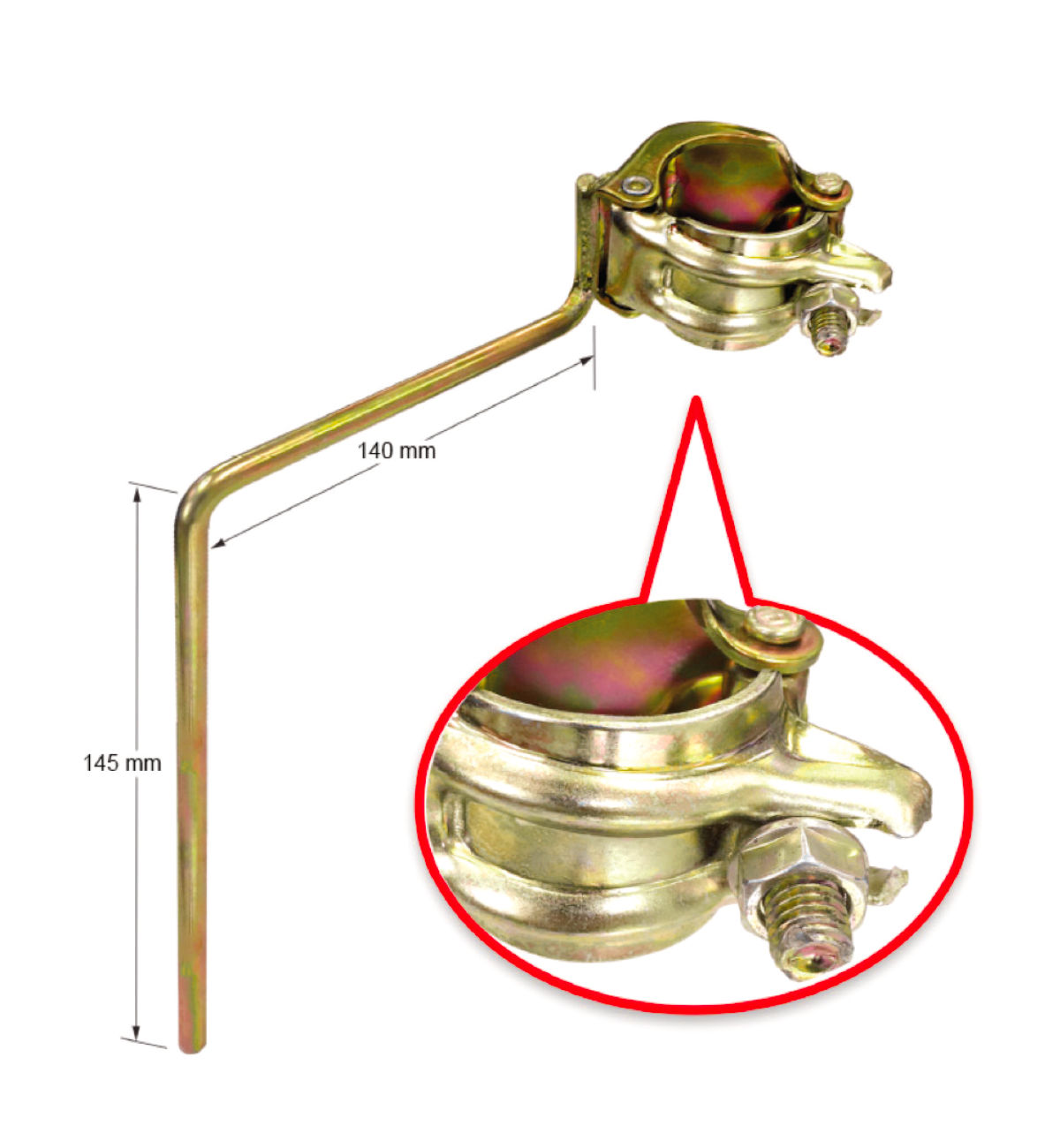

CLAMP FOR BOARD

อุปกรณ์ล็อคแผ่นกันตกด้านข้าง

Clamp for Board อุปกรณ์ล็อคแผ่นกันตกด้านข้างสะดวกในการติดตั้ง ถอดประกอบ แข็งแรง และมีน้ำหนักเพียง 0.5 kg/pc

ข้อควรระวัง

อุปกรณ์นี้เป็นตัวล็อคแผ่นกันตกแนวด้านข้าง กรุณาอย่าใช้เพื่องานอื่น ควรตรวจสอบให้แน่ใจว่าได้คลายสลักเกลียวเรียบร้อยแล้วหากมีการเปลี่ยนตำแหน่งเพื่อเป็นการไม่ต้องใช้กำลังแรงมากเกินไป

ทุกระยะ 30 cm จะมีการเจาะตาไก่ 1 จุด เพื่อรองรับน้ำหนักที่มีประสิทธิภาพมากขึ้น

  ขนาด : 1.8, 1.5, 1.2, 0.9, 0.6 x 5.1 m
  สี : สีเทา ▇▇ │ สีฟ้า ▇▇ │ สีน้ำตาล ▇▇
  น้ำหนัก : 390g/m² และ 470g/m²

MESH SHEET

ตาข่ายกันฝุ่น

ตาข่ายกันฝุ่นผลิตจากเส้นใยโพลีเอสเตอร์ (Polyester) เคลือบ PVC ไม่ลามไฟ ทนต่อรังสีอัลตราไวโอเลตได้ดีเพื่อปกคลุมสถานที่ก่อสร้าง, แนวรั้ว, นั่งร้าน ลดการฟุ้งกระจายของฝุ่น หรือวัสดุที่อาจกระเด็นไปบริเวณรอบข้าง

คุณสมบัติ

1. ไม่ลามไฟ
2. ป้องกันเศษวัสดุก่อสร้างไม่ให้หล่นออกนอกบริเวณก่อสร้าง
3. ผลิตจากเส้นใยโพลีเอสเตอร์ (Polyester) เคลือบ PVC
4. มีรูระบายอากาศ จึงทำให้ Mesh Sheet ต้านแรงลมน้อยในกรณีที่ใช้คลุมนั่งร้านจึงทำให้นั่งร้านไม่ล้ม
5. แสงแดดและลมสามารถผ่านได้ จึงทำให้ในบริเวณพื้นที่ก่อสร้างมีแสงสว่างเพียงพอต่อการทำงานและหายใจได้สะดวก

Test Method of MESH SHEET

1. Test จุดปล่อยท่อที่ระยะความสูง 4 m
2. วาง Mesh Sheet ในแนวเฉียงทำมุม 30°
3. ผลการ Test ✓ Mesh Sheet ไม่ขาด, ไม่ทะลุ / ตาไก่ ไม่ฉีกขาดเหมาะสำหรับการใช้งานในหน่วยงานก่อสร้าง เพื่อป้องกันเศษวัสดุ
4. ก่อสร้างไม่ให้ตกลงพื้นหรือกระเด็นไปบริเวณพื้นที่รอบข้าง

SHEET CLAMP

อุปกรณ์เสริมติดตั้งตาข่าย

“อุปกรณ์เสริม ที่ช่วยในการติดตั้งตาข่ายกันฝุ่น (Mesh Sheet) ควรยึดติดไว้จุดบนสุด และจุดล่างสุดของตัวผ้าใบกันฝุ่น เพื่อเพิ่มประสิทธิภาพความแข็งแรงและเพื่อความสวยงามมากขึ้น”

น้ำหนัก 400 g/ตัว

Polyester Net Mesh Size 15 mm x 15 mm

ความแข็งแรง : 270 N / เส้นด้าย
ขนาด :  1 x 10 m, 4 x 7 m, 4 x 14 m, 7 x 7 m, 7 x 10 m, 7 x 14 m
สี : สีเทา ▇▇
น้ำหนัก : 0.25 kg/m²

วิธีการซ้อนทับตาข่ายที่ถูกต้องเพื่อความแข็งแรงปลอดภัยและสวยงาม

VERTICAL NET

ตาข่ายคลุมนั่งร้านแนวดิ่ง

ตาข่ายคลุมนั่งร้านแนวดิ่ง ช่วยป้องกันวัสดุที่อาจตกลงบนพื้นที่ด้านล่างที่อยู่ในระหว่างการทำงาน ผลิตจากเส้นใยโพลีเอสเตอร์เมื่อเกิดสะเก็ดไฟหรือหากมีประกายไฟจากการเชื่อมในระหว่างการทำงานจะไม่เกิดการลามไฟ สามารถมองเห็นบริเวณด้านนอกได้อย่างชัดเจน ไม่ต้านลม แม้ติดตั้งอยู่บนนั่งร้านที่มีความสูง

คุณสมบัติพิเศษ

1. สะดวกในการติดตั้งและใช้งาน
2. โครงสร้างที่ถูกออกแบบมาเพื่อการติดตั้งในแนวดิ่งจึงทำให้เนื้อตาข่ายตึงไม่เสียรูปทรง
3. เส้นใยโพลีเอสเตอร์จะไม่ลามไฟ กรณีเกิดไฟไหม้
4. ลมสามารถผ่านเข้าได้หากติดตั้งกับนั่งร้านจึงทำให้นั่งร้านไม่ล้ม
การยึดโครงสร้าง : ตาไก่ทุกระยะ 30 cm
ขนาด :  1.8 x 3.6 m
สี : สีเทา ▇▇ │ สีเขียว ▇▇
น้ำหนัก : 9 kg
วัสดุ : ตะกั่วคุณภาพชั้นสูง ไม่เป็นอันตรายต่อร่างกาย

SOUND PROOF SHEET

ผ้าใบป้องกันเสียง

ผ้าใบป้องกันเสียง ประกายไฟ และ สะเก็ดไฟ ใช้สำหรับติดตั้งแนวนั่งร้านหรือสถานที่ ที่ต้องการควบคุมลดเสียงที่เกิดขึ้นระหว่างการทำงานเพื่อมิให้ไปรบกวนพื้นที่ข้างเคียง

วิธีการตรวจเช็ค Sound Proof Sheet

1. ตรวจสอบในส่วนของตัวผ้าใบว่ามีรอยไหม้ หรือไม่หากมีรอยไหม้ สินค้านั้นจะมีประสิทธิภาพการป้องกันเสียง หรือป้องกันสะเก็ดไฟที่ด้อยลง
2. ตรวจสอบตาไก่ ว่ามีการชำรุด, หลุดหาย ออกจากตัวผ้าใบหรือไม่

สามารถลดเสียงลงได้

วิธีการติดตั้งและวิธีการรื้อถอน Sound Proof Sheet

1. คำนวณพื้นที่ ที่ต้องการติดตั้งผ้าใบป้องกันเสียง และดำเนินการจัดเตรียมผ้าใบป้องกันเสียงตามขนาดพื้นที่
2. นำ Sheet Clamp ยึดติดกับท่อเหล็กนั่งร้าน ทั้งด้านบนและด้านล่างของตำแหน่งที่ต้องการติดตั้ง
3. นำผ้าใบป้องกันเสียง จับในส่วนของรูตาไก่ ด้านขอบบนและล่างเกี่ยวเข้ากับ Sheet Clamps
4. รูตาไก่ส่วนที่เหลือ นำเชือกโพลีเอสเตอร์ขนาด 4 mm ความยาว 30 CM ผูกมัดกับตัวโครงสร้าง

คุณสมบัติพิเศษ

สามารถป้องกันเสียงจากงานก่อสร้างได้ดี

มีความแข็งแรง

แสงสว่างสามารถผ่านได้

สามารถป้องกันไฟหรือประกายไฟได้

ไม่เป็นสนิมเนื่องจากทำมาจากตะกั่วคุณภาพสูง
ผลงานบางส่วนที่ทางลูกค้าไว้วางใจให้ทางบริษัทผลิตและติดตั้ง Main Gate

MAIN GATE

ประตูรั้วชั่วคราวสำหรับทาง เข้า-ออก

ประตูรั้วชั่วคราวสำหรับทางเข้า-ออก แนวคิดใหม่ ใช้เพื่อกั้นเขตพื้นที่ก่อสร้างสะดวกในการติดตั้ง โดยออกแบบเป็นพื้นผิวเรียบสามารถติดแผ่นสติ๊กเกอร์ลวดลายตามที่ต้องการเพื่อการโฆษณาและประชาสัมพันธ์ ทำให้หน่วยงานสวยงามเป็นระเบียบเรียบร้อยโดดเด่นยิ่งขึ้น ภายใต้แนวคิด Can be designed by yourself : สร้างสรรค์ (พื้นที่ก่อสร้าง) ด้วยตัวของคุณเอง

ผลิตและบริการติดตั้งโดยทีมงานมืออาชีพ
วัสดุ : Steel Structure & Aluminium
ความกว้าง : ขนาด 7.0 M, 8.1 M, 9.0 M, 10.8 M
ความสูง : 4.5 M – 5.5 M
น้ำหนัก : ตั้งแต่ 520 kg ขึ้นไป

Flat Panel

รั้วกั้นพื้นที่ชั่วคราวแนวคิดใหม่

ใช้เพื่อกั้นเขตพื้นที่ก่อสร้าง สะดวกในการติดตั้ง โดยออกแบบเป็นพื้นผิวเรียบ สามารถติดแผ่นสติ๊กเกอร์ลวดลายตามที่ต้องการเพื่อการโฆษณาและประชาสัมพันธ์ทำให้หน่วยงานเป็นระเบียบเรียบร้อย สนุกสนาน โดดเด่นยิ่งขึ้นภายใต้แนวคิด Can be designed by yourself : สร้างสรรค์ (พื้นที่ก่อสร้าง) ด้วยตัวของคุณเอง

วัสดุ : แผ่นเหล็กชุปกันสนิมปิดพื้นผิวหน้าสติ๊กเกอร์
ความหนา / ขนาดของแผ่น : 0.8 mm / หน้ากว้าง 0.5 m
ความสูง : 2 m, 3 m, 4 m
น้ำหนัก : 8 kg, 12 kg, 16 kg

Information Board

Temporary Fence

Fence For Slope

C-HOOK

อุปกรณ์ยึดโครงสร้าง

1. วัสดุเป็นเหล็ก น้ำหนัก 100 g/ตัว
2. นำอุปกรณ์นี้ยึดจับกับเหล็ก Pipe ขนาด 48.6 mm สามารถเลื่อนปรับระดับได้ตามโครงสร้างสะดวกและง่ายต่อการปรับให้อยู่ในระดับเดียวกันก่อให้เกิดความสวยงามและความเป็นระเบียบเรียบร้อยแก่ผู้พบเห็น
3. การติดตั้งตัวอุปกรณ์นี้ เป็นการยึดติดโครงสร้างจากด้านหลัง ทำให้พื้นผิวด้านหน้าเรียบ จึงสามารถปิดแผ่นสติ๊กเกอร์ลงบนแผ่นประตูรั้วนี้ได้โดยตรงและยังคงสามารถนำกลับไปใช้งานได้ในครั้งถัดไป
4. อุปกรณ์นี้ยึดกับโครงสร้างด้านในอย่างแข็งแรงและไม่สามารถถอดออกจากด้านนอกจึงป้องกันการสูญหายได้
ความกว้าง : 5.400 m
ความสูง : 2.00 m
วัสดุ : Steel Structure & Aluminium

CASTER GATE

ประตูบานพับล้อเลื่อน

สลักล็อค

ล้อเลื่อน

ห่วงถ่วงน้ำหนัก

ตะขอเสริมลางท่อเหล็กขนาด Ø 48.6

อุปกรณ์ยึดติดโครงสร้าง

CONTAINER HOUSE / TOILET

Mobile Office / Work – House
Mobile Toilet / Container / Guardman Box
ห้องน้ำแบบเดี่ยว SINGLE TOILET
SPECIAL TOILET (MADE TO ORDER)

* สามารถผลิตได้ตามความต้องการของลูกค้า

CONTAINER

SIZE 2.4 X 6.0 X 2.50 M

ตู้ป้อมยาม GUARDMAN BOX

G-1 SIZE 1 X 1.2 M / G-3A SIZE 2.3 X 2.3 M
  • N1 โคมไฟฟลูออเรสเซนต์ 1 x 20 วัตต์
  • BK เบรกเกอร์
  • PP จุดต่อไฟภายนอกแบบกันน้ำ
  • P ปลั๊กไฟฟ้า
  • S สวิตต์เปิด-ปิด ไฟฟ้า

REPY BOARD

รีพี บอร์ด แผ่นปูพื้น

แผ่นปูพื้น ผลิตจากพลาสติกรีไซเคิลของญี่ปุ่นที่ได้รับการรับรองจาก “NETIS ของกระทรวงคมนาคม” “อีโค มาร์ค (Eco Mark) “และ “ARIC” วัตถุดิบผลิตจากโพลีเอทิลีนชนิดหนาแน่นต่ำ (LDPE) จากพลาสติกหุ้มสายไฟที่ไม่ใช้แล้ว และโพลีเอทิลีนชนิดหนาแน่นสูง (HDPE) รีไซเคิล จึงเป็นผลิตภัณฑ์ที่เป็นมิตรต่อสิ่งแวดล้อมเปราะแตกยาก และทนต่อทุกสภาพอากาศได้เป็นอย่างดี

อุปกรณ์จับยึดสำหรับเชื่อมต่อระหว่างแผ่น Connector ตัวน็อตแบบเกลียว

ด้านหน้าลายนูน

ด้านหลังเรียบ
TEST
ผลการทดสอบจากสถาบัน JIS (Japanese Industrial Standard) ตรงพื้นที่เรียบ โดยงอแผ่น REPY BOARD 180° และลงน้ำหนัก 80 ตัน ไม่แตกหักขนาดแผ่นทดสอบ 20 x 20 cmรองรับน้ำหนักได้ 80 ตัน
คุณสมบัติ

1. ขนาด 1,230 mm x 2,200 mm ต่อแผ่น
2. ความหนา 13 mm
3. สีดำ
4. สำหรับเชื่อมต่อ : φ30 mm × 4 ตำแหน่ง สำหรับถือ : 40 × 130 mm × 2 ตำแหน่ง
5. แข็งแรงทนทาน ทนต่อน้ำมัน โคลน น้ำ สามารถรับน้ำหนักรถบรรทุกได้ถึง 80 ตัน (สามารถใช้กับงานนั่งร้าน งานก่อสร้าง งานอุตสาหกรรมหรือพื้นงานเทศกาลได้)

6. สามารถใช้งานได้นาน ทนต่อการถูกแสงแดดโดยตรง ได้นานถึง 30 ปี (ผลการทดสอบจากการใช้งานจริง)
7. น้ำหนักเบา ติดตั้งง่าย โดยไม่ต้องใช้รถเครนในการเคลื่อนย้าย (น้ำหนักต่อแผ่นประมาณ 34 ± 2 kg/pc.)
8. ล้างทำความสะอาดง่าย ออกแบบให้คราบดิน โคลนสกปรกหลุดออกง่าย
9. เป็นมิตรกับสิ่งแวดล้อม เมื่อไม่ใช้แล้ว สามารถนำกลับไปรีไซเคิลได้

แผ่นปูพื้นเพื่อป้องกันพื้นเสียหายในงานก่อสร้าง

ใช้พื้นที่เพาะปลูกให้เกิดประสิทธิภาพ (ที่จอดรถหรือเสริมความแข็งแรงของนั่งร้านบนโคลน)

ติดตั้งถนนชั่วคราว/ ทางเดินชั่วคราวในพื้นที่ก่อสร้าง

ปกป้อง (รักษา) พื้นผิวถนน/ซ่อมแซมพื้นที่ต่างระดับ

ใช้ปูบนพื้นในโรงงาน เพื่อกระจายน้ำหนักของสินค้าประเภทที่มีน้ำหนักมากและ
ป้องกันพื้นคอนกรีตแตกร้าว

ป้องกันน้ำมันบริเวณรอบเครื่องจักรกันเสียง เป็นฉนวนกันไฟฟ้า

ใช้ในงานเทศกาล



ข้อควรระวัง
  • ไม่สามารถใช้เป็นสะพานได้
  • ควรหลีกเลี่ยงการใช้งานบนพื้นที่ ที่มีวัสดุแหลมคมยื่นขึ้นมาบนพื้น
  • ไม่สามารถใช้เป็นแขนค้ำเครนได้ (Outrigger)
  • ใช้งานได้ภายใต้อุณหภูมิตั้งแต่ -20° ถึง 50°
  • อาจหลอมละลาย เมื่อถูกไฟเผา หรือ ประกายไฟจากการเชื่อม
  • ควรระมัดระวังการใช้งานระหว่างที่มีลมแรง
  • ควรหลีกเลี่ยงการออกรถ หยุดรถ และหักพวงมาลัยแบบกะทันหัน
  • ด้วยคุณสมบัติของพลาสติก ผลิตภัณฑ์จะขยาย และหดตัว ตามอุณหภูมิของพื้นถ้าอุณหภูมิเปลี่ยนแปลง 10° แผ่นปูจะขยายหรือหดตัว 1 mm ต่อ 1,000 mm

Counter Weight 9.5 kg

GUARD FENCE

Quick Easy Temporary Barricade
รั้วมาตรฐาน : 1800 x 1800 mm / 17.5 kg
ประตูรั้ว ชุบกันสนิม : 1800 x 1800 mm / 21.7 kg
Counterweight : 9.5 kg
Option : Blinder Sheet Size 950 x 1720 mm

Standard

Fence with Door Galvanized Frame

Blinder Sheet

KY WALL

ผนังพลาสติกกั้นพื้นที่ ขาว – แดง

พลาสติกที่ถูกออกแบบมาให้เหมือนผนังกำแพงไว้สำหรับกั้นพื้นที่ได้อย่างมั่นคง และสามารถมองเห็นได้อย่างชัดเจน เพื่อเพิ่มประสิทธิภาพในการทำงาน สามารถบรรจุน้ำลงไปได้เคลื่อนย้ายสะดวกโดยใช้ Forklift

วัสดุ : เรซินโพลีเอทิลีน
ขนาด : L 2200 x H 900 x W 610 mm
สี : สีแดง ▇▇ │ สีขาว ▇▇
น้ำหนัก : 45 kg
น้ำหนักรวม : ประมาณ 400 kg เมื่อใส่น้ำ
เส้นผ่านศูนย์กลางของท่อน้ำ : 85 mm
คุณสมบัติ

1. ด้านความปลอดภัย : ด้วยการออกแบบให้เป็นสีขาวและสีแดงเพื่อให้เป็นสีที่มองเห็นได้อย่างเด่นชัด และเพิ่มประสิทธิภาพในการมองเห็นในช่วงเวลาค่ำคืนหรือใน ที่มืด ด้วยสติ๊กเกอร์สะท้องแสง
2. ด้านประสิทธิภาพในการใช้งาน : มีจุดเติมน้ำและระบายน้ำขนาดใหญ่สามารถจัดการน้ำได้อย่างสะดวก
3. ด้านการจัดเก็บขนย้าย : สามารถเคลื่อนย้ายได้อย่างสะดวกในขณะที่ตั้งซ้อนทับกัน ทำให้ประหยัดพื้นที่ในการจัดเก็บ
4. ด้านการเชื่อมต่อ : ถูกออกแบบให้มีเสถียรภาพฟังก์ชั่นในการเชื่อมต่อ โดยการเชื่อมต่อกันยังคงมีความแข็งแรง ไม่หัก ยุบ โดยทำมุมที่ขนาด 10 องศา ทำให้สามารถนำไปใช้งานได้แม้ในพื้นที่ ที่ไม่เสมอกัน

PLASTIC FENCE

รั้วพลาสติกกั้นพื้นที่อเนกประสงค์

ผลิตจากพลาสติกที่มีความแข็งแรงที่สามารถทนต่อแสง UV ได้เป็นอย่างดี

ขนาดรั้ว : W 1500 mm x H 1214 mm
ขนาดฐาน : 300 mm x 300 mm x 114 mm
วัสดุ : HDPE (High Density Polyethylene)

GREEN GUARD

อุปกรณ์กั้นพื้นที่ แบ่งเขตพื้นที่ + ถังน้ำ

พลาสติกที่ผลิตจาก HDPE ที่มีความแข็งแรง สามารถนำไปติดตั้งเพื่อแบ่งเขตพื้นที่ น้ำหนักเบา สะดวกในการขนย้าย ติดตั้งและจัดเก็บโดยวิธีการใช้งาน ใช้ร่วมกับ ท่อเหล็ก Pipe ขนาด 48.6 mm โดยตั้งทุกระยะ 2 เมตร เพื่อความแข็งแรงและปลอดภัยในการใช้งาน

วัสดุ : HDPE
ขนาด : L 450 x H 820 x W 50 mm
สี : สีเขียว ▇▇
น้ำหนัก : 2.05 kg

KY WEIGHT

ถังน้ำพลาสติกใช้สำหรับ ถ่วงและเพิ่มน้ำหนักพื้นที่ที่มีลมแรงและเป็นพื้นที่โล่ง เป็นอุปกรณ์เสริมเพิ่มความปลอดภัย สะดวกในการใช้งานน้ำหนักเบาๆ เคลื่อนย้ายได้สะดวกและทนทานต่อแสงแดด โดยการใช้ร่วมกับท่อเหล็ก และสินค้าที่เป็นกลุ่ม KY Series
วัสดุ : โพลีเอทิลีน
ขนาด
: L 340 x H 330 x W 170 mm
: L 580 x H 220 x W 170 mm
สี : สีเขียว ▇▇
น้ำหนัก/เมื่อใส่น้ำ : 0.8 kg/ 10 kg
